Pregunta 4.2 · Dibujo técnico II PAU Galicia Extraordinaria 2026
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Extraordinaria (2026)

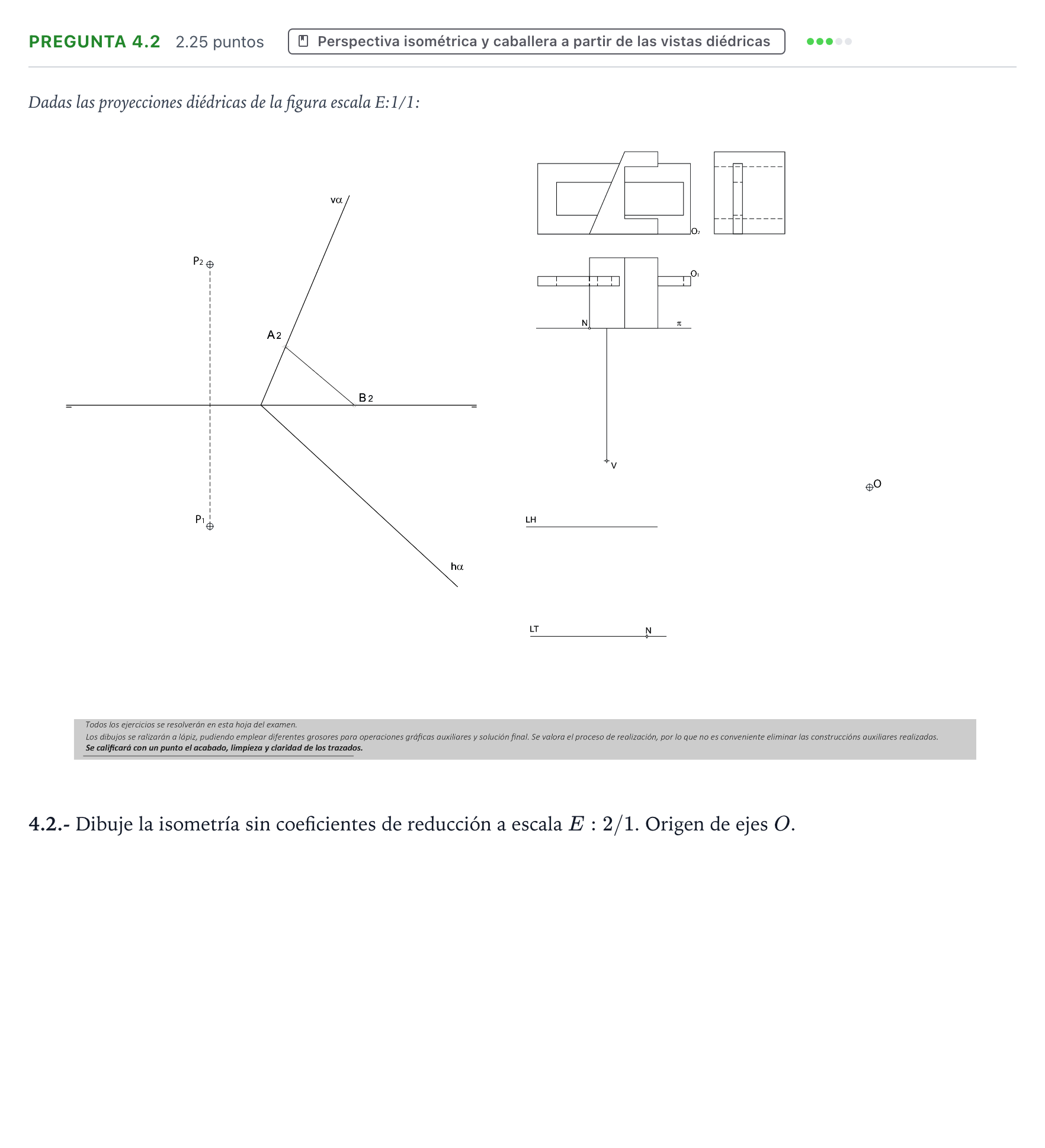

Enunciado
Dadas las proyecciones diédricas de la figura escala E:1/1:
4.2.- Dibuje la isometría sin coeficientes de reducción a escala . Origen de ejes .
Solución
Según los criterios oficiales de corrección
4.2.- Dibuje la isometría sin coeficientes de reducción a escala E:2/1. Origen de ejes O.
Solución: Representación en perspectiva isométrica a escala 2:1: 1. Trazado de los tres ejes isométricos a desde el origen . 2. Traslado de las medidas de la pieza multiplicadas por 2 sobre cada eje correspondiente (anchura, profundidad y altura), sin aplicar coeficiente de reducción (). 3. Construcción de la forma escalonada y del vaciado/ranurado interior de la pieza. 4. Diferenciación adecuada de líneas vistas y ocultas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
