Pregunta 1 · Dibujo técnico II PAU Galicia Extraordinaria 2026

Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Extraordinaria (2026)

Enunciado

PREGUNTA 1 NORMALIZACIÓN Y DOCUMENTACIÓN GRÁFICA DE PROYECTOS (2,25 puntos)

Dados los planos, simplificados, la planta y dos alzados, del proyecto de un edificio de una residencia universitaria, se pretende realizar una maqueta física para visualizar su volumetría.

Para ello nos ayudaremos de una vista isométrica previa, sin coeficientes de reducción, eligiendo la posición más adecuada para ver fácilmente las distintas partes del edificio.

El tamaño de la isometría será el doble que las dimensiones de los planos (proyecciones).

Si el edificio tiene de altura 25m, indicar la escala de los planos, indicar también la escala de la isometría.

a)

E: 1 /

b)

E: 1 /

c)

Dibujo de la vista isométrica a partir del punto de origen O indicado en la lámina:

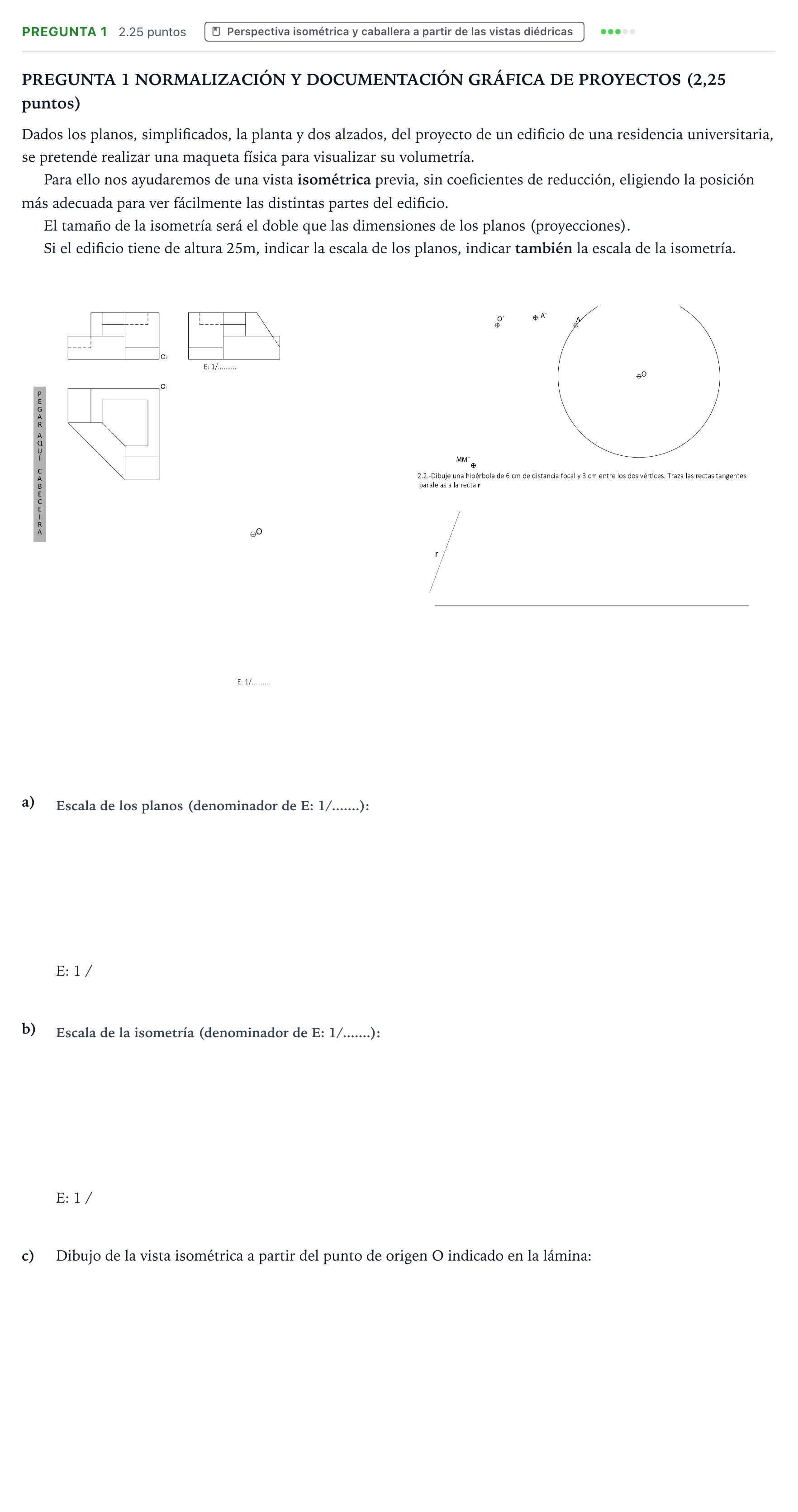

Enunciado: Pregunta 1 · Dibujo técnico II PAU Galicia Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Si el edificio tiene de altura 25m, indicar la escala de los planos

Solución: 1000 / 500

indicar también la escala de la isometría

Solución: 500 / 250

Trazado de la perspectiva isométrica previa, sin coeficientes de reducción, eligiendo la posición más adecuada para ver fácilmente las distintas partes del edificio.

Solución: Perspectiva isométrica trazada a partir del origen O con los tres ejes isométricos a 120∘120^\circ. Las dimensiones se trasladan directamente multiplicadas por 2 respecto de las proyecciones (sin aplicar coeficiente de reducción de ≈0,816\approx 0{,}816). Se visualizan correctamente los retranqueos, la terraza o patio en esquina achaflanada y la cubierta inclinada según las proyecciones dadas, diferenciando aristas vistas y ocultas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
