PREGUNTA 5 · Dibujo técnico II PAU Galicia Ordinaria 2022
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Ordinaria (2022)
Enunciado

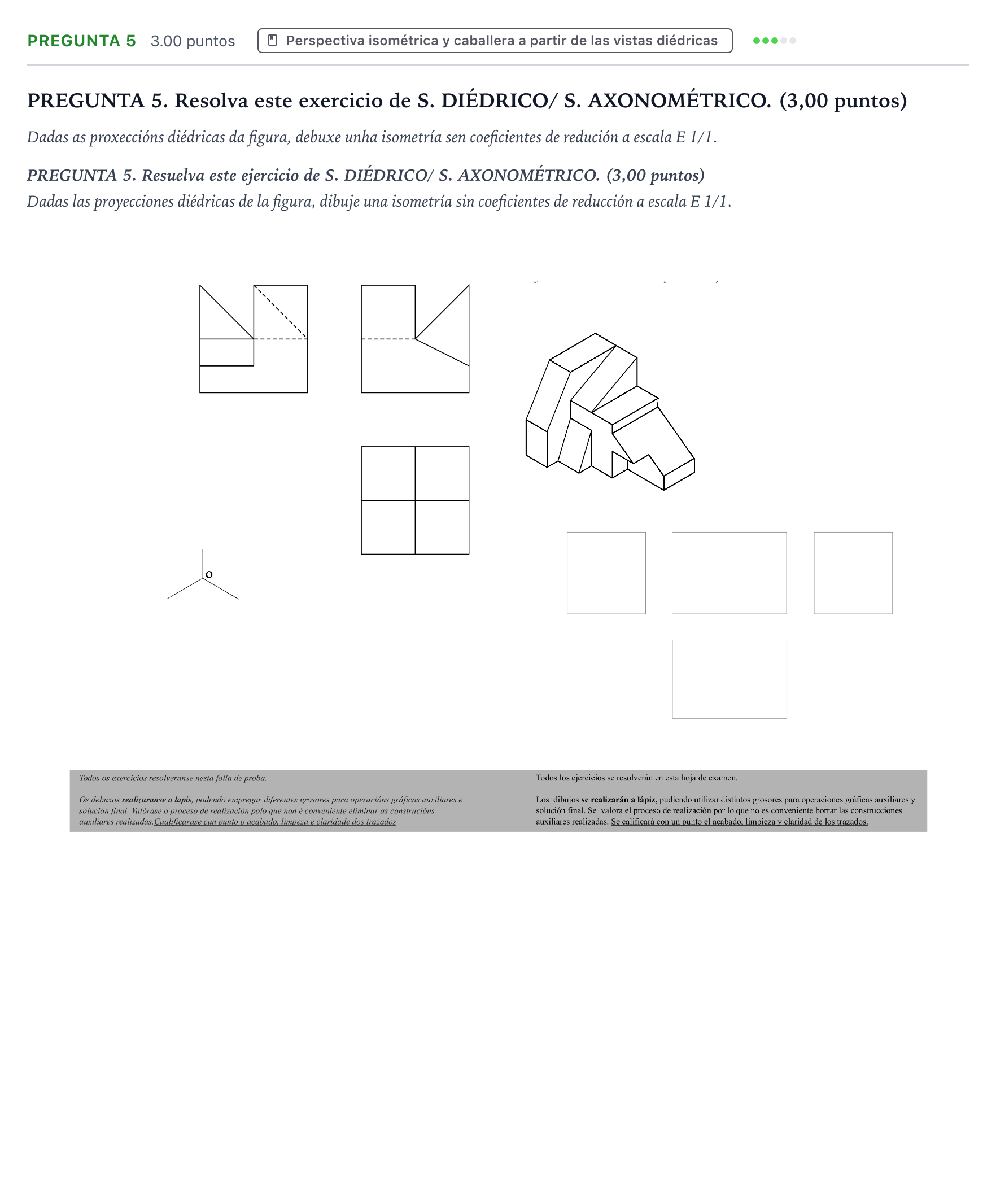

PREGUNTA 5. Resolva este exercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)
Dadas as proxeccións diédricas da figura, debuxe unha isometría sen coeficientes de redución a escala E 1/1.
PREGUNTA 5. Resuelva este ejercicio de S. DIÉDRICO/ S. AXONOMÉTRICO. (3,00 puntos)
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución
Según los criterios oficiales de corrección
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución: Construcción de la perspectiva isométrica sin coeficiente de reducción (escala 1:1) con los ejes a 120° a partir del origen . Se reproducen los planos verticales, horizontales y las rampas/planos inclinados según se deduce de las proyecciones diédricas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
