Pregunta 5 · Dibujo técnico II PAU Galicia Extraordinaria 2021
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Extraordinaria (2021)
Enunciado

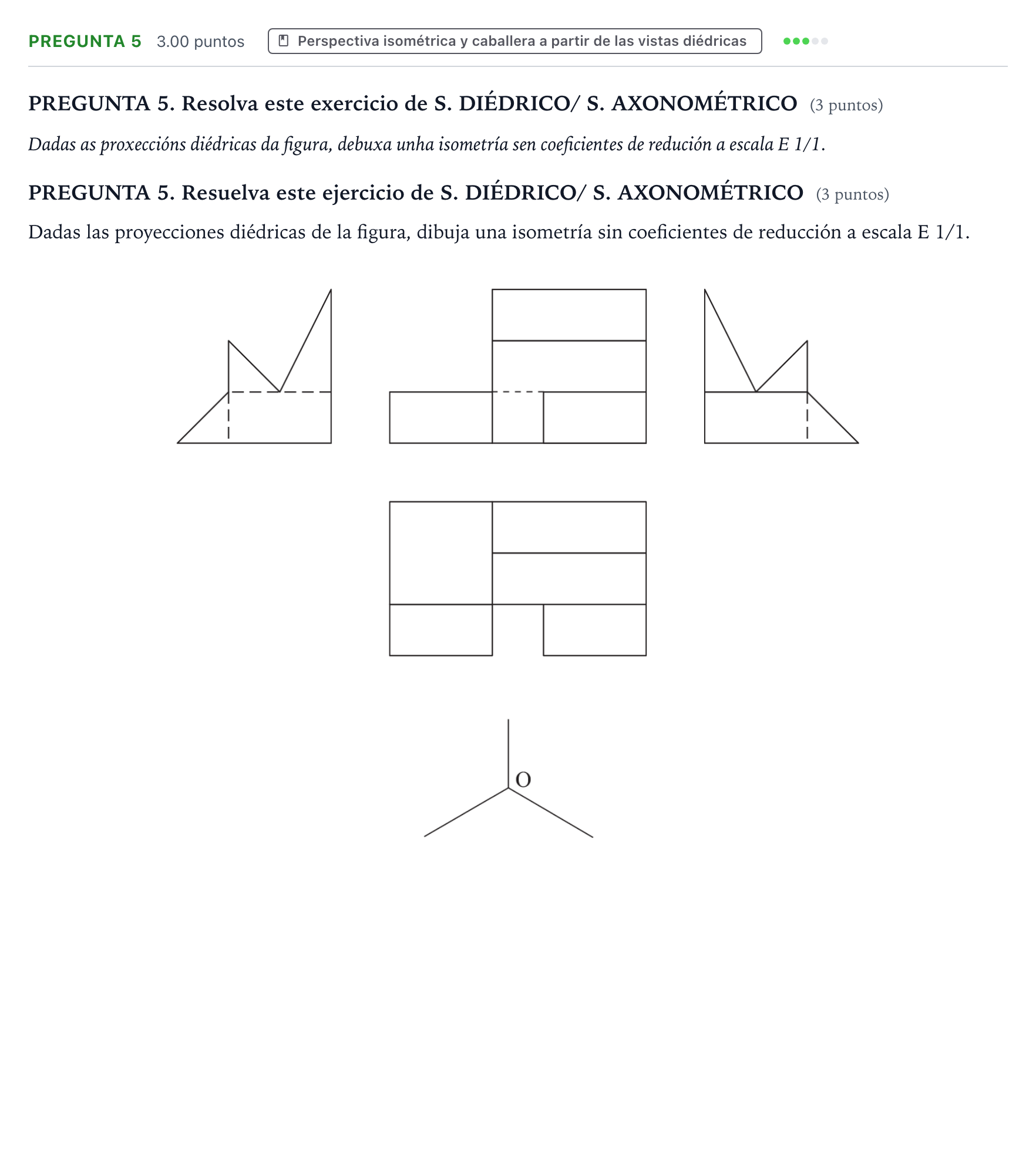

PREGUNTA 5. Resolva este exercicio de S. DIÉDRICO/ S. AXONOMÉTRICO (3 puntos)
Dadas as proxeccións diédricas da figura, debuxa unha isometría sen coeficientes de redución a escala E 1/1.
PREGUNTA 5. Resuelva este ejercicio de S. DIÉDRICO/ S. AXONOMÉTRICO (3 puntos)
Dadas las proyecciones diédricas de la figura, dibuja una isometría sin coeficientes de reducción a escala E 1/1.
Solución
Según los criterios oficiales de corrección
Dadas las proyecciones diédricas de la figura, dibuja una isometría sin coeficientes de reducción a escala E 1/1.
Solución: Representación en perspectiva isométrica (sin aplicar coeficientes de reducción, coef. = 1) de la pieza a partir de sus vistas diédricas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
