Pregunta 5 · Dibujo técnico II PAU Galicia Ordinaria 2021
Tema: Perspectiva isométrica y caballera a partir de las vistas diédricas · Del examen Ordinaria (2021)

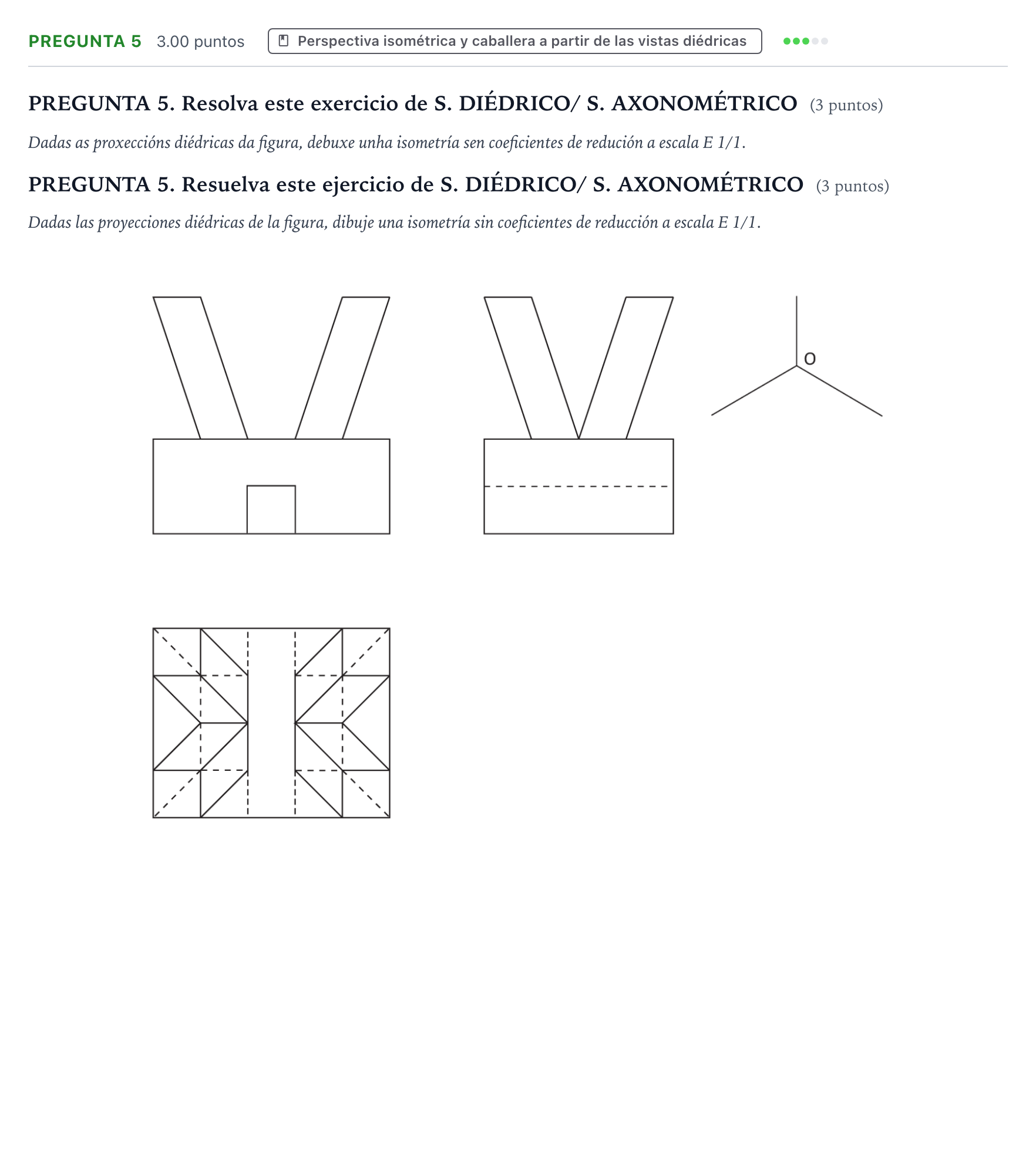

Enunciado
PREGUNTA 5. Resolva este exercicio de S. DIÉDRICO/ S. AXONOMÉTRICO (3 puntos)
Dadas as proxeccións diédricas da figura, debuxe unha isometría sen coeficientes de redución a escala E 1/1.
PREGUNTA 5. Resuelva este ejercicio de S. DIÉDRICO/ S. AXONOMÉTRICO (3 puntos)
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución
Según los criterios oficiales de corrección
Dadas las proyecciones diédricas de la figura, dibuje una isometría sin coeficientes de reducción a escala E 1/1.
Solución: La resolución correcta consiste en dibujar en perspectiva isométrica a escala 1:1 (sin aplicar coeficientes de reducción en los ejes isométricos normalizados) el cuerpo compuesto por: - Un bloque prismático inferior perforado o vaciado en la base mediante un túnel rectangular de lado a lado. - Cuatro elementos lineales (prismas oblicuos) que parten de la cara superior del bloque principal inclinándose en dos direcciones simétricas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
