Pregunta 1 · Dibujo técnico II PAU Galicia Ordinaria 2025
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Ordinaria (2025)

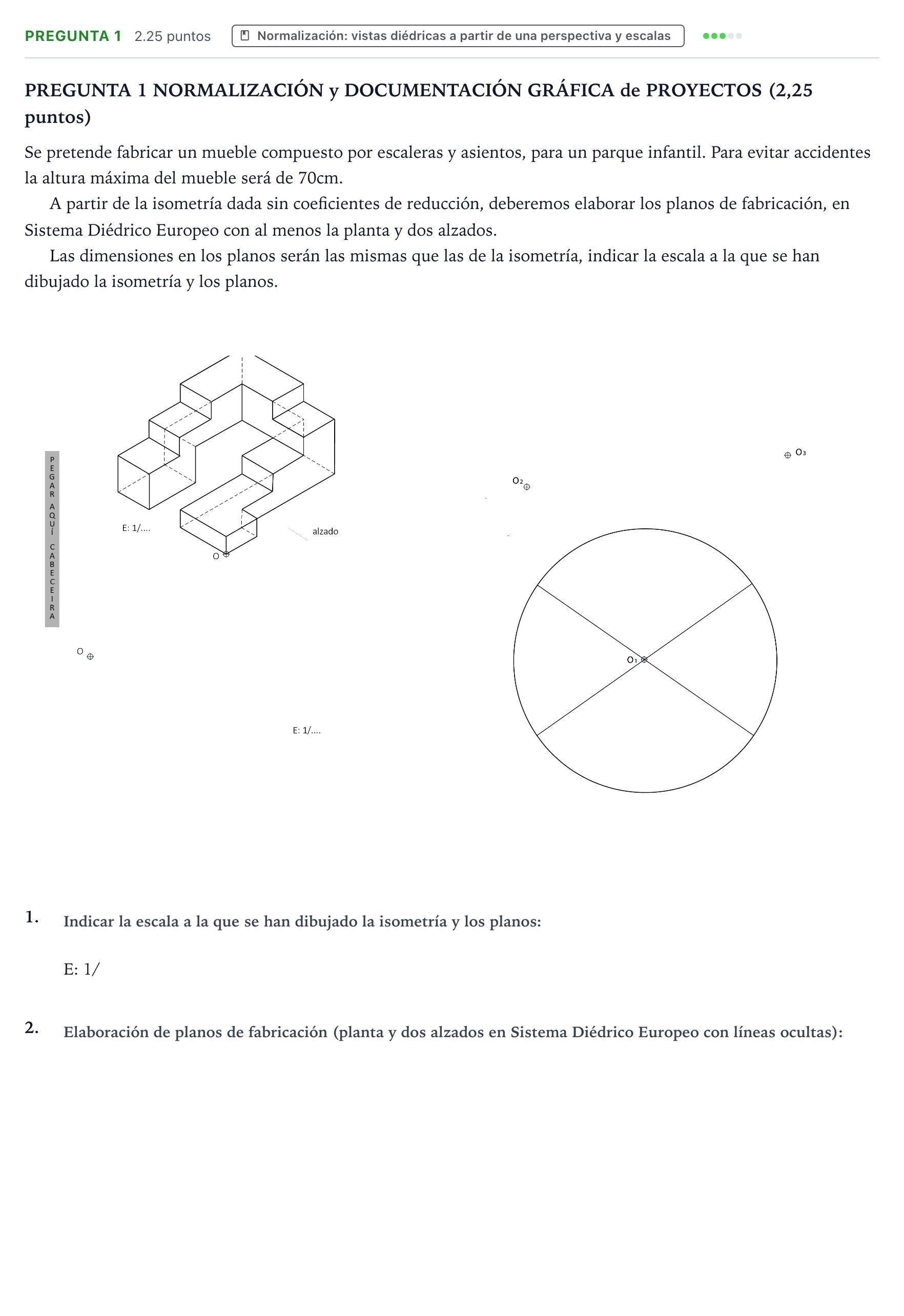

Enunciado
PREGUNTA 1 NORMALIZACIÓN y DOCUMENTACIÓN GRÁFICA de PROYECTOS (2,25 puntos)
Se pretende fabricar un mueble compuesto por escaleras y asientos, para un parque infantil. Para evitar accidentes la altura máxima del mueble será de 70cm.
A partir de la isometría dada sin coeficientes de reducción, deberemos elaborar los planos de fabricación, en Sistema Diédrico Europeo con al menos la planta y dos alzados.
Las dimensiones en los planos serán las mismas que las de la isometría, indicar la escala a la que se han dibujado la isometría y los planos.
1.
E: 1/
2.
Solución
Según los criterios oficiales de corrección
Indicar la escala a la que se han dibujado la isometría y los planos (E: 1/....)
Solución: 20 / 1:20
Elaborar los planos de fabricación, en Sistema Diédrico Europeo con al menos la planta y dos alzados.
Solución: Trazado diédrico de las vistas principales (planta, alzado principal y alzado lateral o perfil izquierdo/derecho) a escala 1:20, manteniendo correspondencia diédrica entre vistas e incluyendo todas las aristas vistas con línea continua y las aristas ocultas con línea de trazos.
