PREGUNTA 6 · Dibujo técnico II PAU Galicia Ordinaria 2022
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Ordinaria (2022)
Enunciado

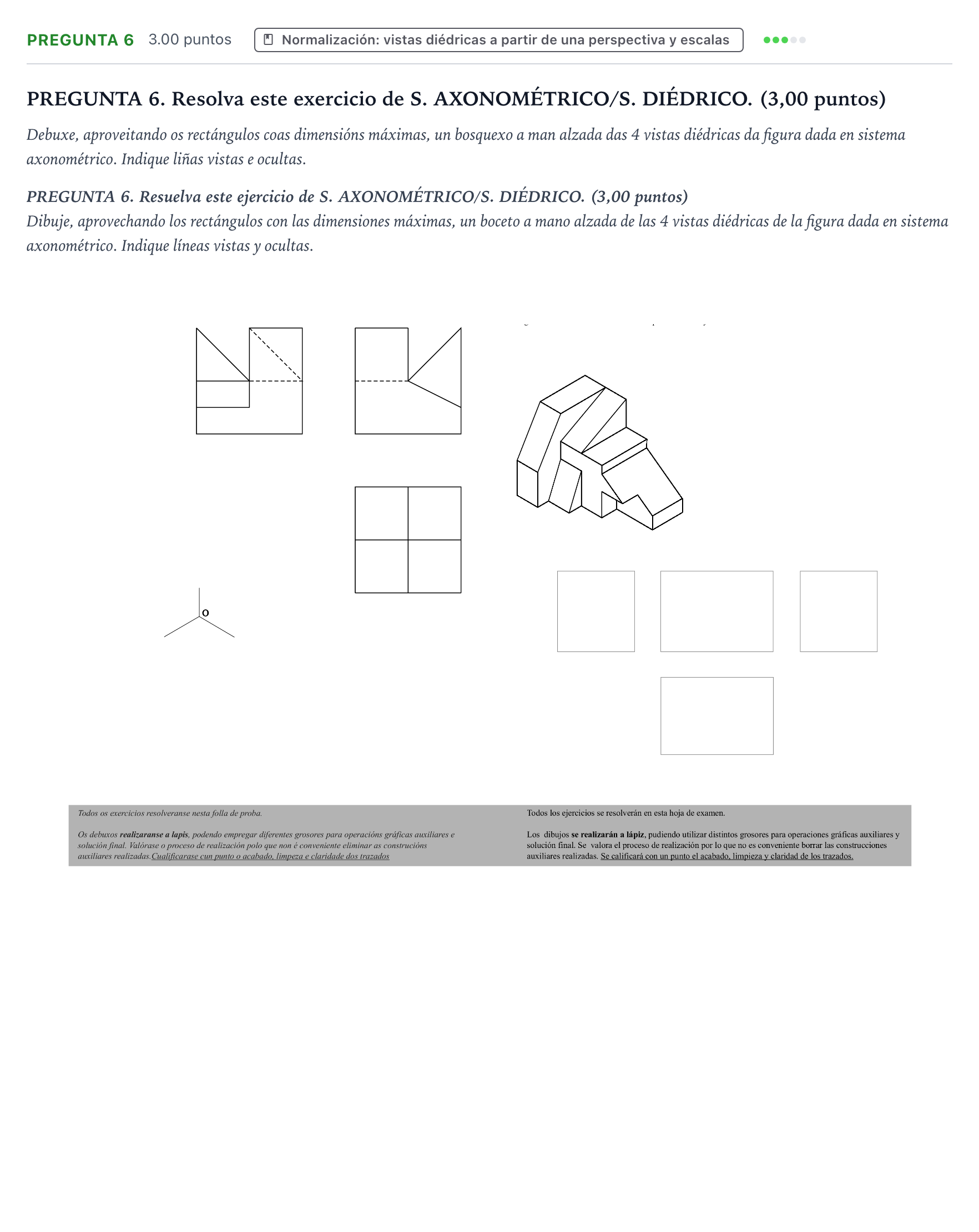

PREGUNTA 6. Resolva este exercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Debuxe, aproveitando os rectángulos coas dimensións máximas, un bosquexo a man alzada das 4 vistas diédricas da figura dada en sistema axonométrico. Indique liñas vistas e ocultas.
PREGUNTA 6. Resuelva este ejercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las 4 vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las 4 vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución: Dibujo de las cuatro vistas diédricas normalizadas correspondientes a los cuatro rectángulos: - Alzado principal (centro). - Perfil derecho (izquierda). - Perfil izquierdo (derecha), incluyendo las líneas ocultas a trazos de los huecos y aristas internas. - Planta (abajo), respetando la correspondencia diédrica.
