Pregunta 1 · Dibujo técnico II PAU Galicia Extraordinaria 2025
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Extraordinaria (2025)

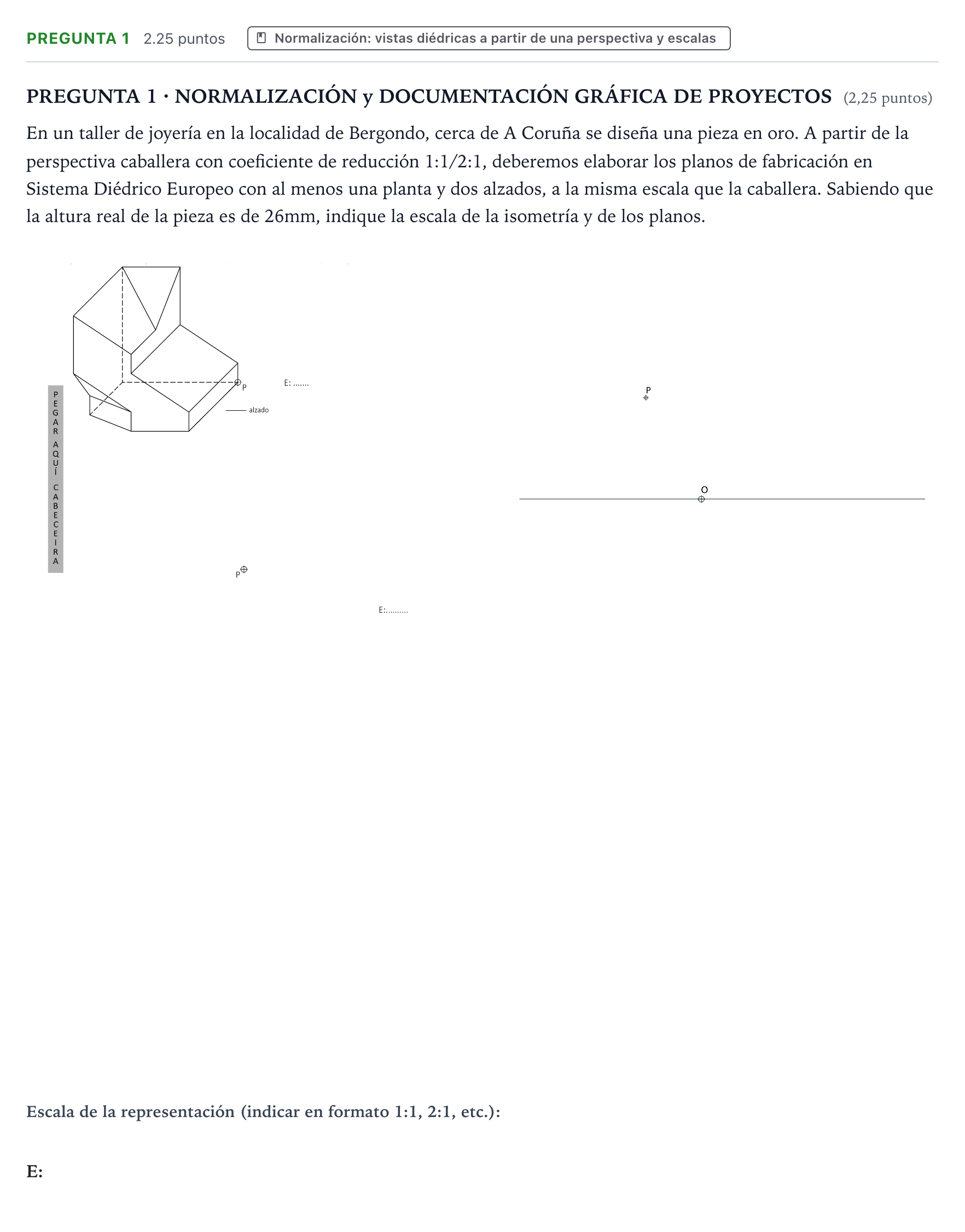

Enunciado
PREGUNTA 1 · NORMALIZACIÓN y DOCUMENTACIÓN GRÁFICA DE PROYECTOS (2,25 puntos)
En un taller de joyería en la localidad de Bergondo, cerca de A Coruña se diseña una pieza en oro. A partir de la perspectiva caballera con coeficiente de reducción 1:1/2:1, deberemos elaborar los planos de fabricación en Sistema Diédrico Europeo con al menos una planta y dos alzados, a la misma escala que la caballera. Sabiendo que la altura real de la pieza es de 26mm, indique la escala de la isometría y de los planos.
E:
Solución
Solución de AprenAI (no es la oficial)
Indique la escala de la isometría y de los planos:
Solución: 2:1 / 2/1
