Pregunta 6 · Dibujo técnico II PAU Galicia Extraordinaria 2024
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Extraordinaria (2024)
Enunciado

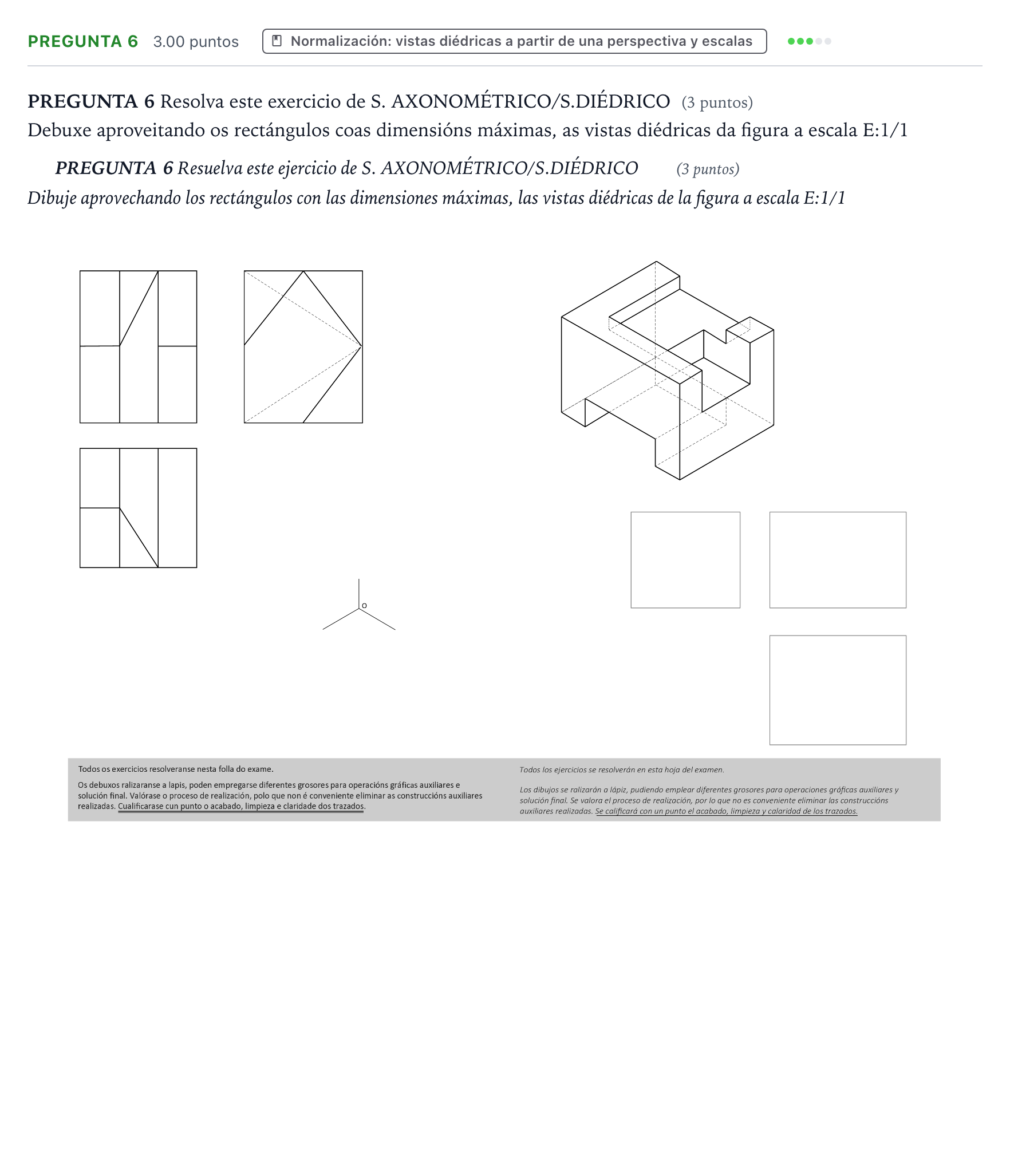

PREGUNTA 6 Resolva este exercicio de S. AXONOMÉTRICO/S.DIÉDRICO (3 puntos)
Debuxe aproveitando os rectángulos coas dimensións máximas, as vistas diédricas da figura a escala E:1/1
PREGUNTA 6 Resuelva este ejercicio de S. AXONOMÉTRICO/S.DIÉDRICO (3 puntos)
Dibuje aprovechando los rectángulos con las dimensiones máximas, las vistas diédricas de la figura a escala E:1/1
Solución
Según los criterios oficiales de corrección
Dibuje, aprovechando los rectángulos con las dimensiones máximas, las vistas diédricas de la figura a escala E:1/1
Solución: Representación correcta y normalizada de las tres vistas diédricas (alzado, planta y perfil) en los recuadros dados con correspondencia entre ellas, incluyendo todas las aristas vistas con línea continua gruesa y las aristas ocultas con línea de trazos.
