Pregunta 6 · Dibujo técnico II PAU Galicia Ordinaria 2024
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Ordinaria (2024)
Enunciado

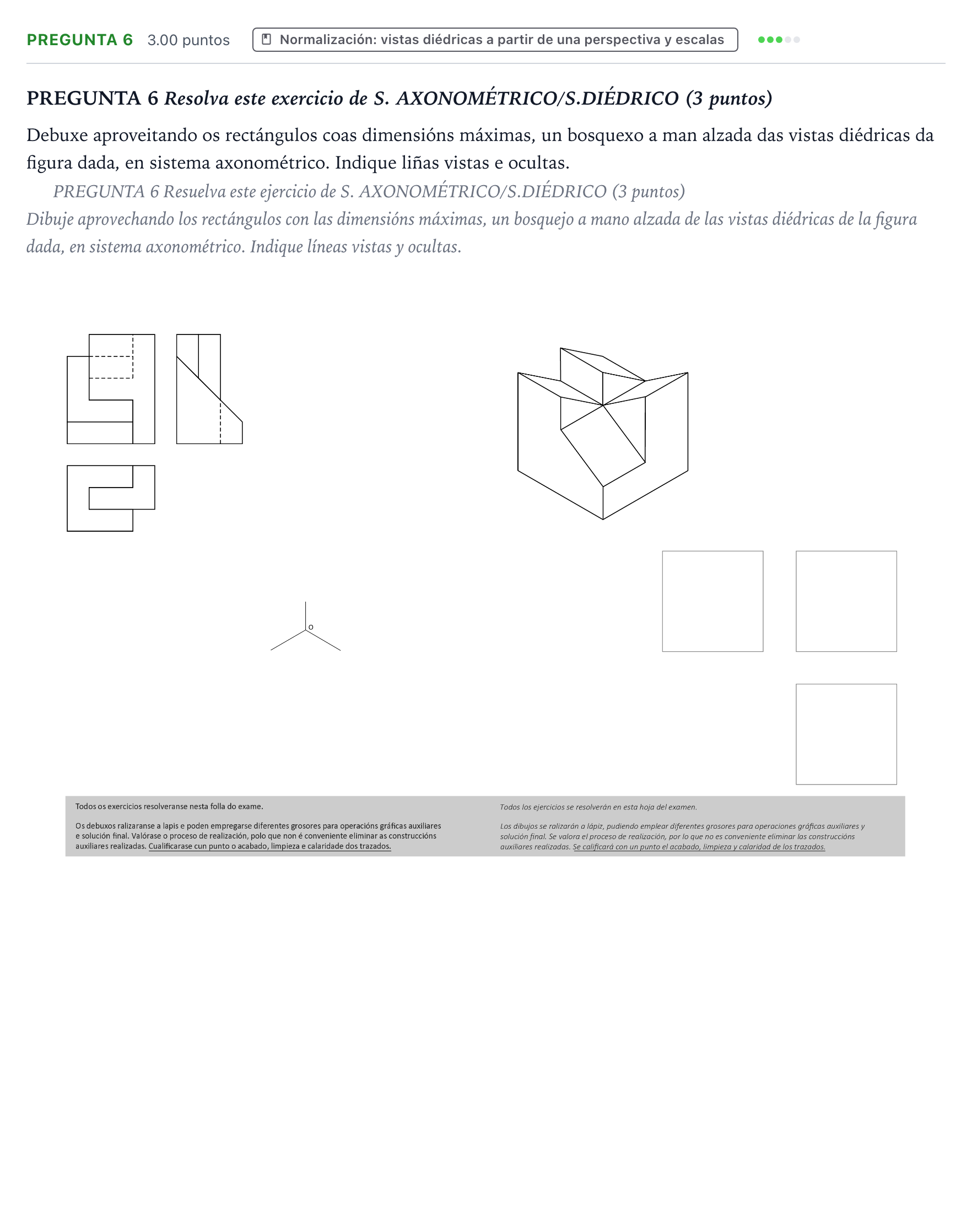

PREGUNTA 6 Resolva este exercicio de S. AXONOMÉTRICO/S.DIÉDRICO (3 puntos)
Debuxe aproveitando os rectángulos coas dimensións máximas, un bosquexo a man alzada das vistas diédricas da figura dada, en sistema axonométrico. Indique liñas vistas e ocultas.
PREGUNTA 6 Resuelva este ejercicio de S. AXONOMÉTRICO/S.DIÉDRICO (3 puntos)
Dibuje aprovechando los rectángulos con las dimensións máximas, un bosquejo a mano alzada de las vistas diédricas de la figura dada, en sistema axonométrico. Indique líneas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución: Boceto a mano alzada de las tres vistas diédricas principales (alzado, planta y perfil) dibujadas en los recuadros correspondientes, con correcta correspondencia entre proyecciones y diferencia clara entre líneas continuas y líneas de trazos (ocultas).
