Pregunta 6 · Dibujo técnico II PAU Galicia Ordinaria 2021
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Ordinaria (2021)

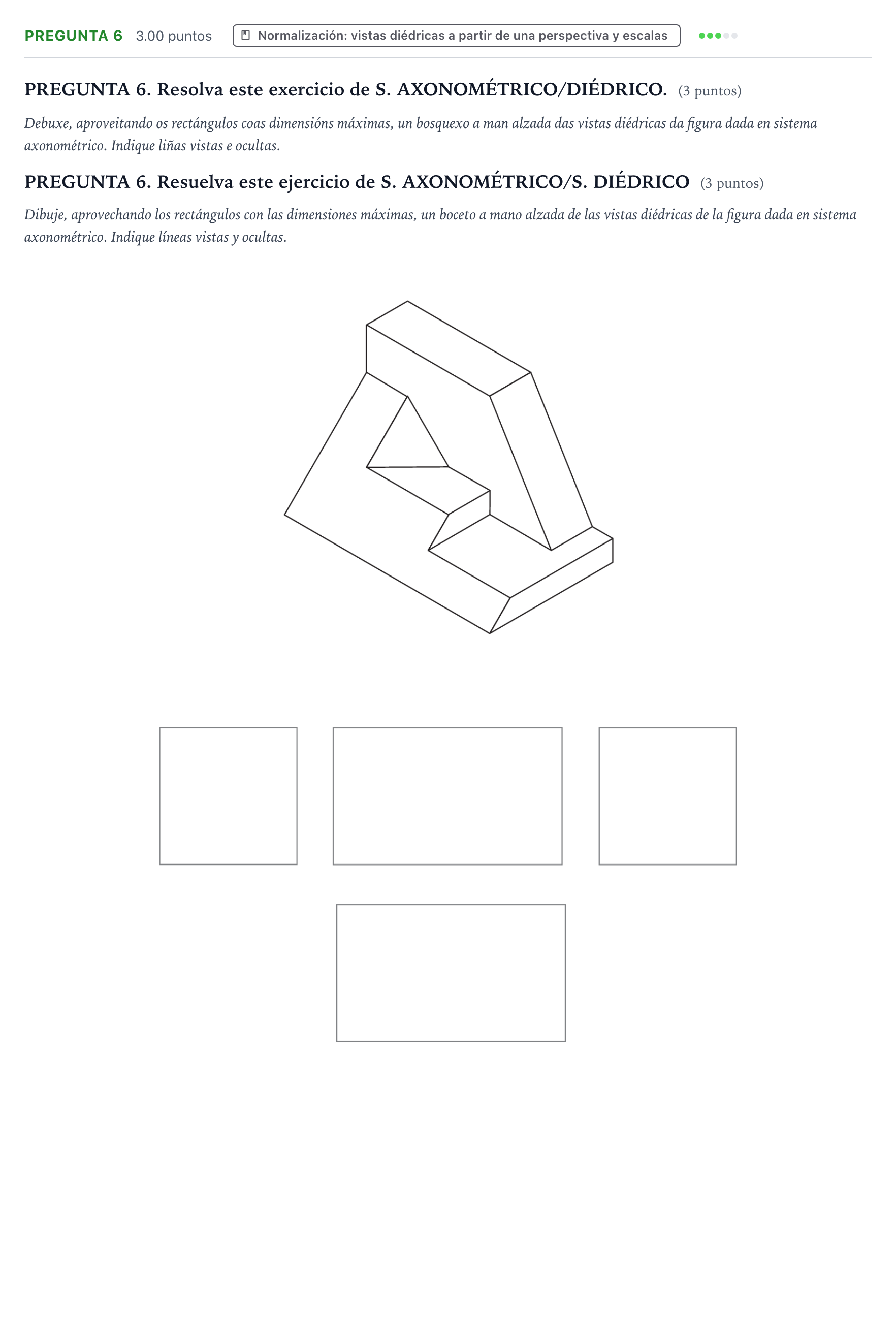

Enunciado
PREGUNTA 6. Resolva este exercicio de S. AXONOMÉTRICO/DIÉDRICO. (3 puntos)
Debuxe, aproveitando os rectángulos coas dimensións máximas, un bosquexo a man alzada das vistas diédricas da figura dada en sistema axonométrico. Indique liñas vistas e ocultas.
PREGUNTA 6. Resuelva este ejercicio de S. AXONOMÉTRICO/S. DIÉDRICO (3 puntos)
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución: Dibujo a mano alzada dentro de los rectángulos envolventes de las vistas diédricas normalizadas: - Alzado frontal (centro): muestra el perfil achaflanado exterior a la derecha, el chaflán interior y el escalón inferior. - Planta (inferior): refleja los límites de los planos inclinados y los diferentes escalones y brazos verticales de la pieza. - Perfil izquierdo (a la izquierda del alzado): muestra la cara lateral izquierda con los planos inclinados y las aristas vistas. - Perfil derecho (a la derecha del alzado): muestra el contorno visible exterior y las aristas interiores ocultas representadas en línea de trazos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
