Pregunta 6 · Dibujo técnico II PAU Galicia Extraordinaria 2023
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Extraordinaria (2023)

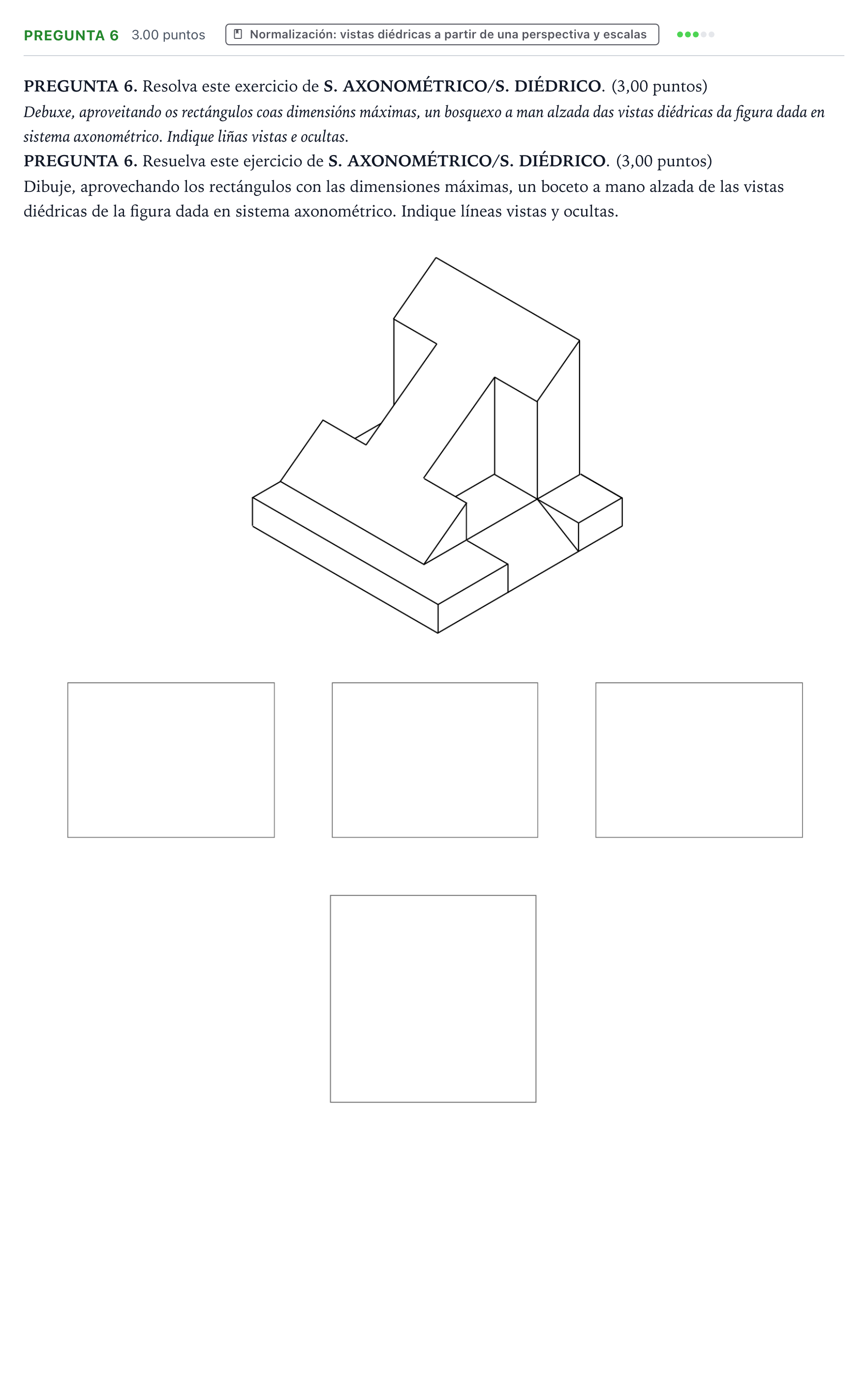

Enunciado
PREGUNTA 6. Resolva este exercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Debuxe, aproveitando os rectángulos coas dimensións máximas, un bosquexo a man alzada das vistas diédricas da figura dada en sistema axonométrico. Indique liñas vistas e ocultas.
PREGUNTA 6. Resuelva este ejercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución: Boceto a mano alzada de las vistas diédricas: - Alzado principal centrado con el perfil en T invertido/inclinado y el escalón base. - Planta situada directamente debajo del alzado con las aristas vistas y canaletas correspondientes. - Vistas de perfil (izquierdo y derecho) colocadas respectivamente a la derecha e izquierda del alzado según el sistema europeo, incluyendo todas las aristas vistas y las aristas ocultas en línea discontinua.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
