Pregunta 6 · Dibujo técnico II PAU Galicia Extraordinaria 2022
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Extraordinaria (2022)
Enunciado

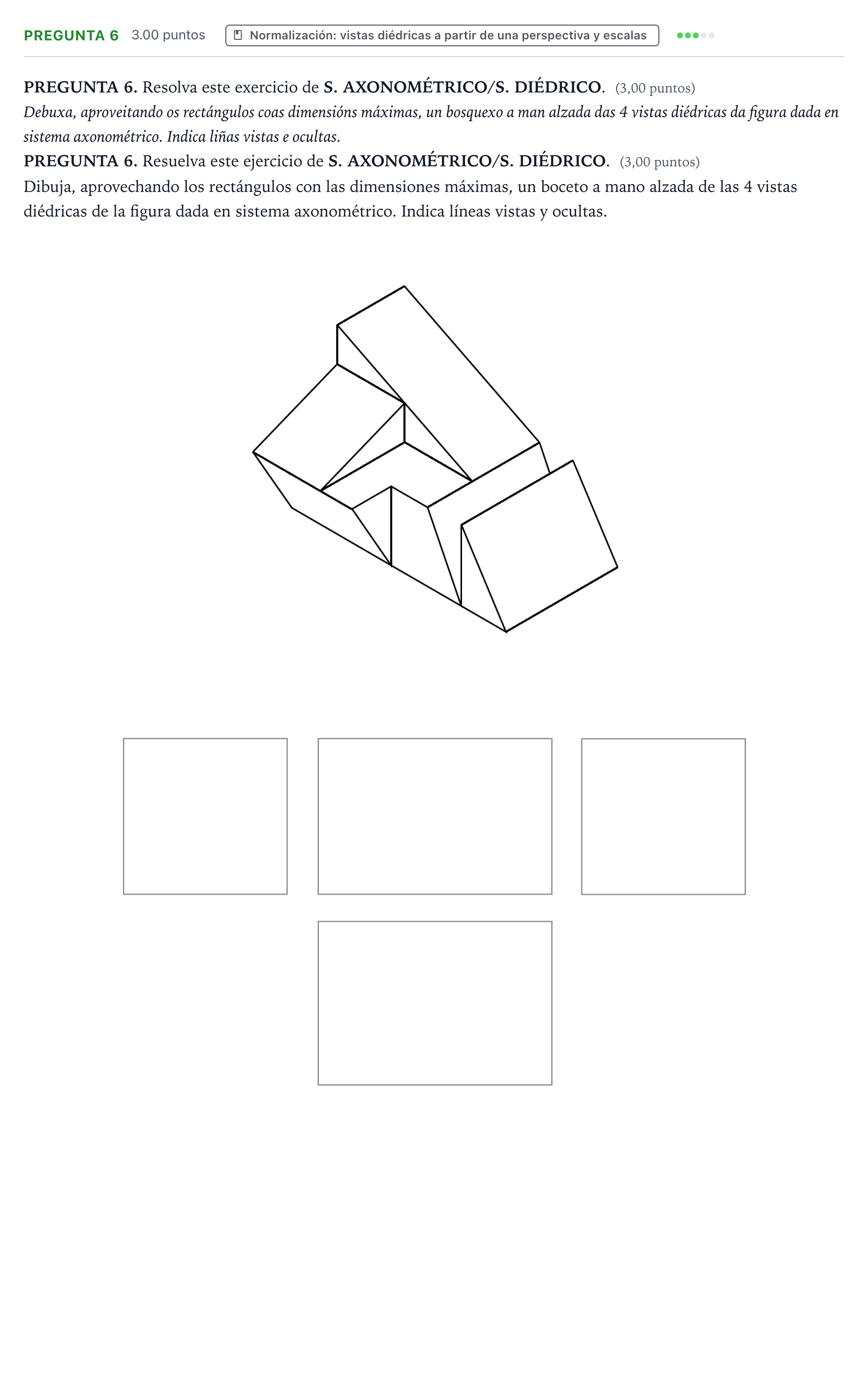

PREGUNTA 6. Resolva este exercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Debuxa, aproveitando os rectángulos coas dimensións máximas, un bosquexo a man alzada das 4 vistas diédricas da figura dada en sistema axonométrico. Indica liñas vistas e ocultas.
PREGUNTA 6. Resuelva este ejercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Dibuja, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las 4 vistas diédricas de la figura dada en sistema axonométrico. Indica líneas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuja, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las 4 vistas diédricas de la figura dada en sistema axonométrico. Indica líneas vistas y ocultas.
Solución: Dibujo a mano alzada de las cuatro vistas diédricas (alzado principal, planta y dos perfiles) aprovechando los rectángulos envolventes con dimensiones máximas, señalando con líneas continuas las aristas vistas y con líneas discontinuas las aristas ocultas.
