PREGUNTA 6 · Dibujo técnico II PAU Galicia Ordinaria 2023
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Ordinaria (2023)
Enunciado

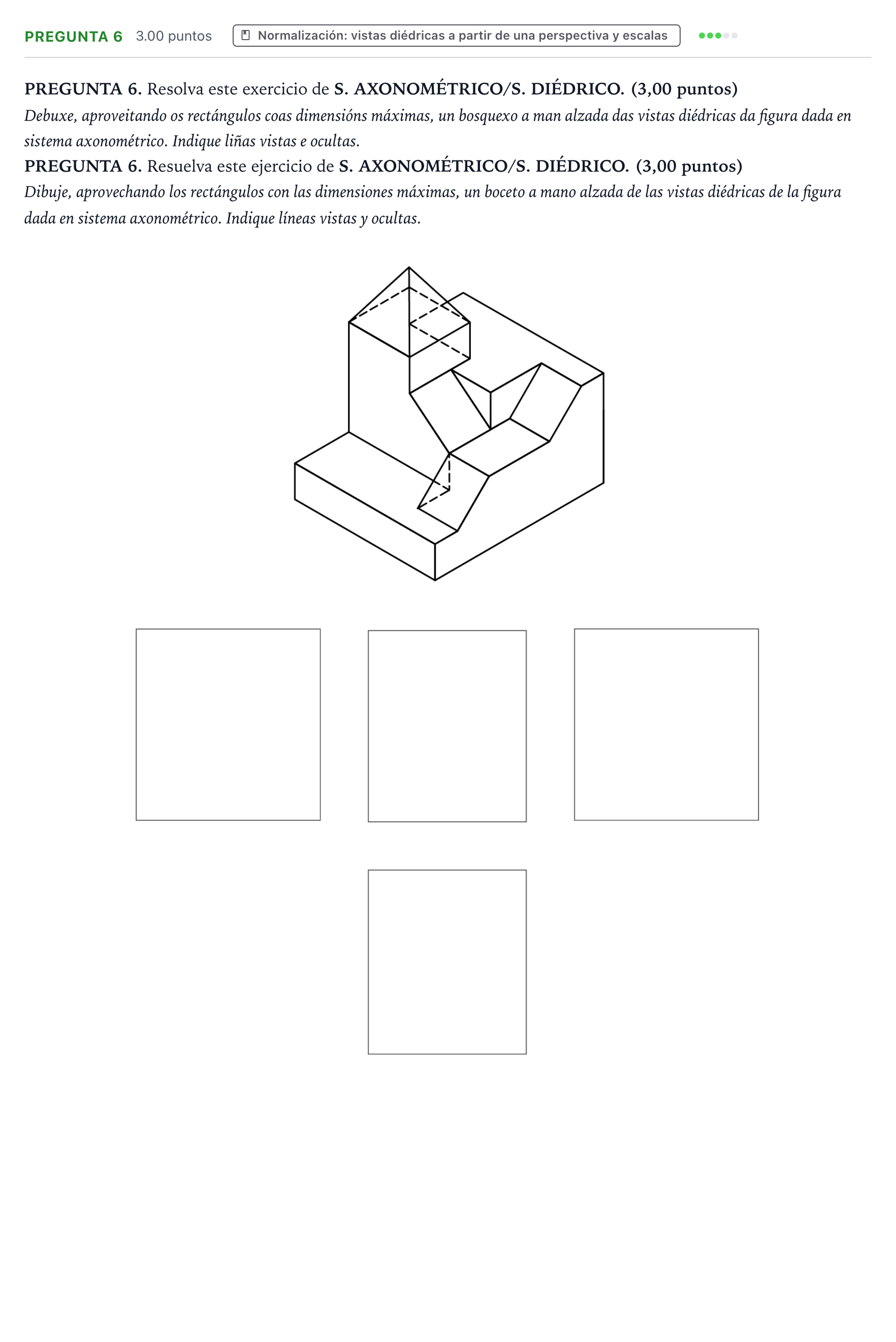

PREGUNTA 6. Resolva este exercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Debuxe, aproveitando os rectángulos coas dimensións máximas, un bosquexo a man alzada das vistas diédricas da figura dada en sistema axonométrico. Indique liñas vistas e ocultas.
PREGUNTA 6. Resuelva este ejercicio de S. AXONOMÉTRICO/S. DIÉDRICO. (3,00 puntos)
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuje, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indique líneas vistas y ocultas.
Solución: Vistas diédricas normalizadas dispuestas según el sistema europeo: - Alzado principal y perfiles: correspondientes a la proyección frontal y laterales de la pieza mostrando la torre culminada en pirámide, los planos inclinados y las aristas ocultas en trazos discontinuos. - Planta: debajo del alzado con la base rectangular de la pirámide cruzada en aspa por las aristas de la cúspide, el plano horizontal intermedio y las pendientes de vaciado.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
