Pregunta 6 · Dibujo técnico II PAU Galicia Extraordinaria 2021
Tema: Normalización: vistas diédricas a partir de una perspectiva y escalas · Del examen Extraordinaria (2021)

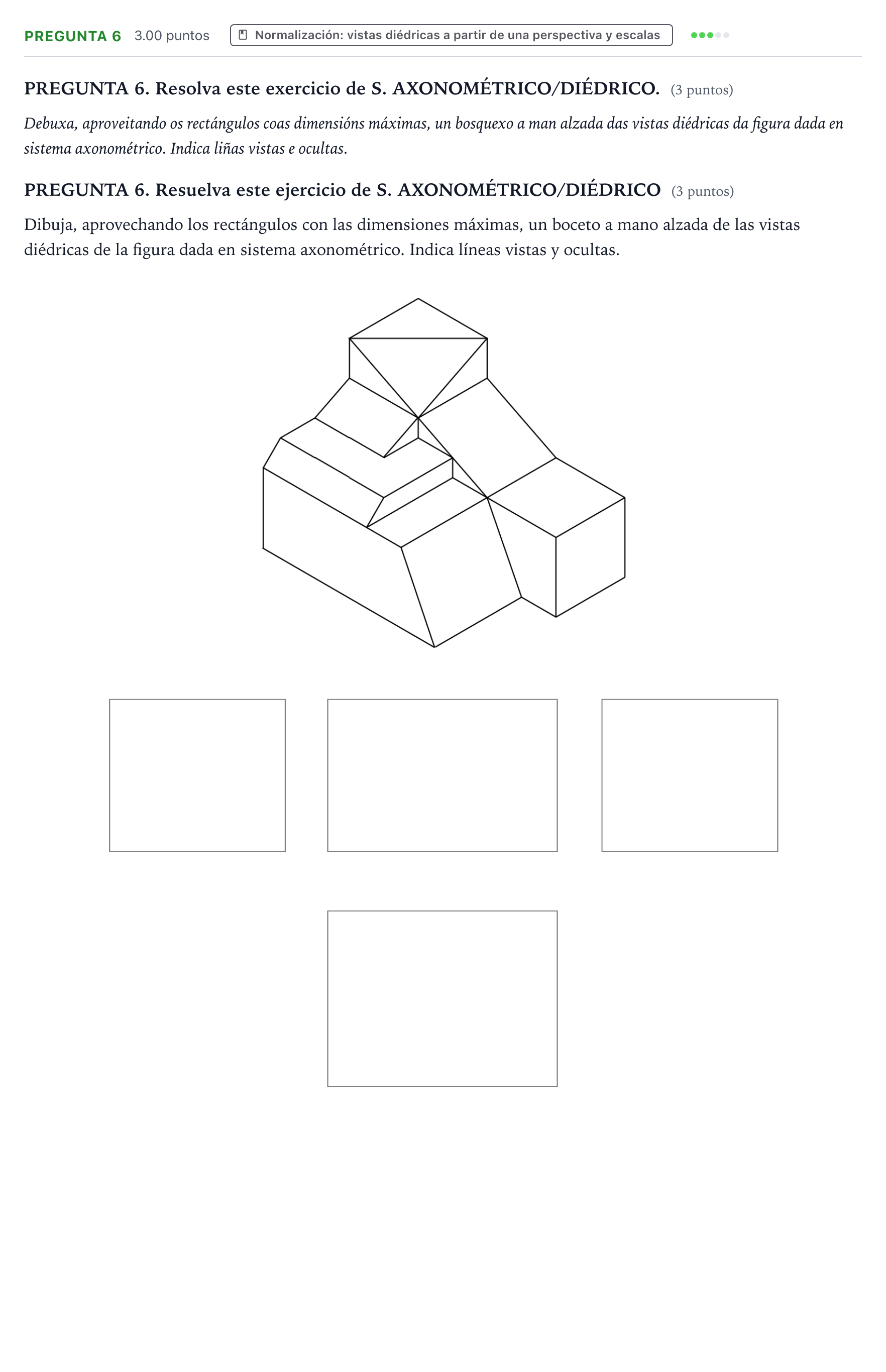

Enunciado
PREGUNTA 6. Resolva este exercicio de S. AXONOMÉTRICO/DIÉDRICO. (3 puntos)
Debuxa, aproveitando os rectángulos coas dimensións máximas, un bosquexo a man alzada das vistas diédricas da figura dada en sistema axonométrico. Indica liñas vistas e ocultas.
PREGUNTA 6. Resuelva este ejercicio de S. AXONOMÉTRICO/DIÉDRICO (3 puntos)
Dibuja, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indica líneas vistas y ocultas.
Solución
Según los criterios oficiales de corrección
Dibuja, aprovechando los rectángulos con las dimensiones máximas, un boceto a mano alzada de las vistas diédricas de la figura dada en sistema axonométrico. Indica líneas vistas y ocultas.
Solución: Boceto a mano alzada de las vistas diédricas (alzado, perfiles y planta) con las líneas vistas y las aristas ocultas representadas en línea discontinua.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
