Bloque 1 - Ejercicio 4 · Dibujo técnico II PAU Extremadura Ordinaria 2026

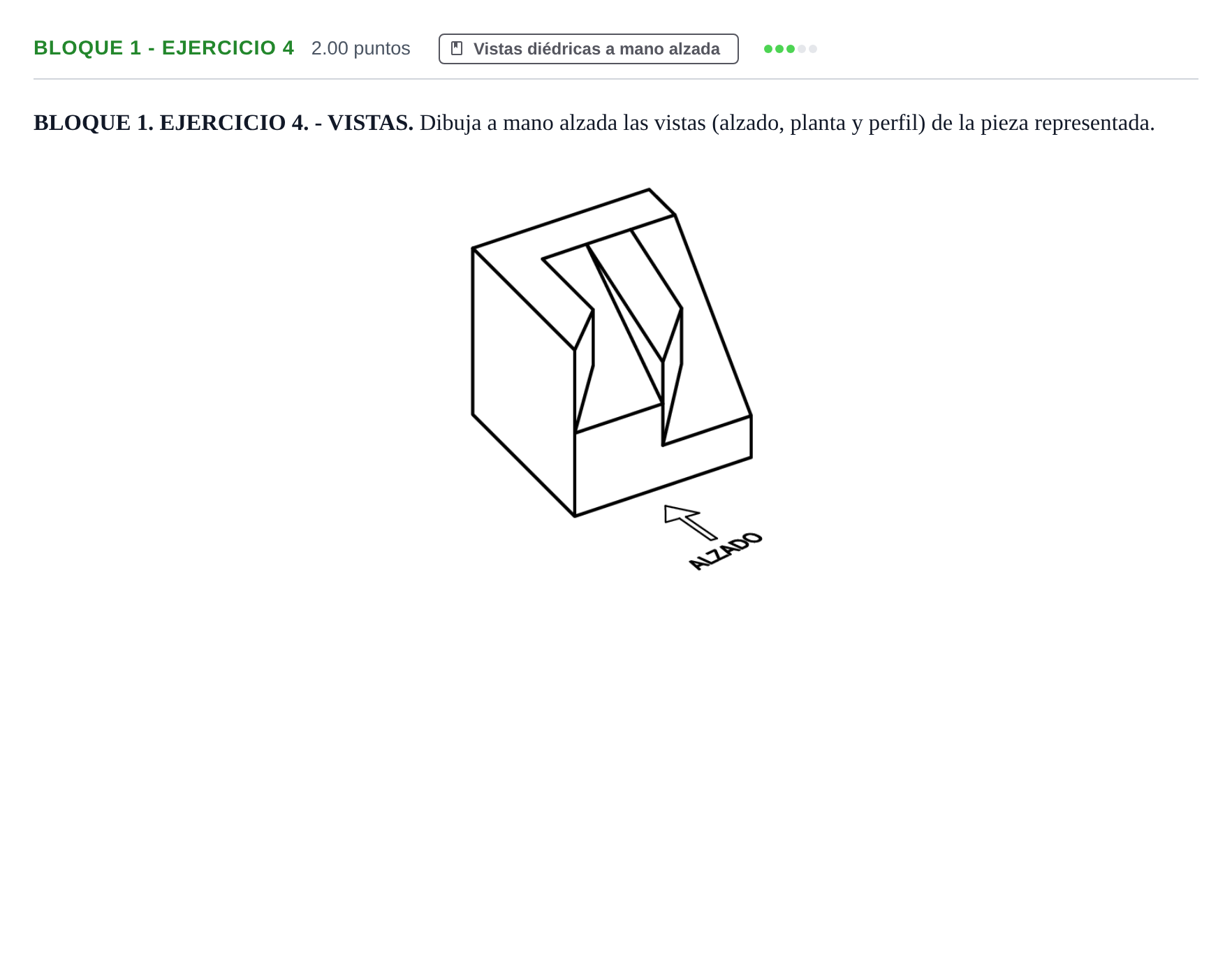

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada.

Solución: Disposición normalizada de las tres vistas (alzado, planta y perfil izquierdo situado a la derecha del alzado, según el sistema europeo de representación): - Alzado: Muestra el contorno general con la base rectangular inferior, la rampa inclinada y la ranura o hendidura central que desciende hacia la base. - Planta: Situada debajo del alzado, muestra la proyección horizontal con el hueco en forma de 'U' o ranura abierta hacia la rampa y los planos inclinados correspondientes. - Perfil: Muestra la pendiente lateral completa del plano inclinado y las aristas vistas y/u ocultas correspondientes a la ranura interior.
