Bloque 1 - Ejercicio 4 · Dibujo técnico II PAU Extremadura Ordinaria 2025

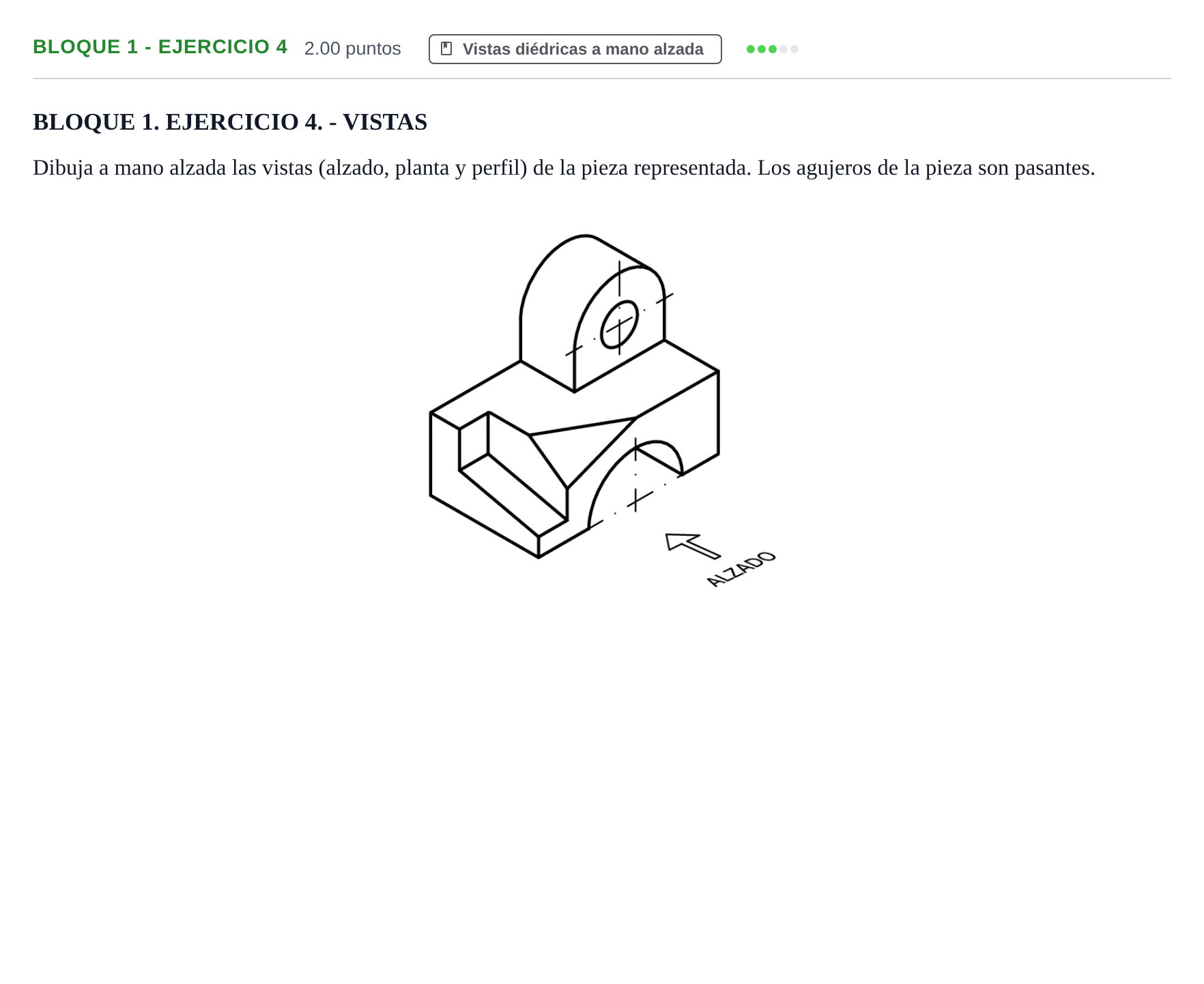

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. Los agujeros de la pieza son pasantes.

Solución: Representación normalizada de las tres vistas a mano alzada: - Alzado (según la flecha indicada): silueta frontal mostrando el semicilindro inferior pasante con su eje, el chaflán o rebaje inclinado a la izquierda, y en la parte superior la torre semicilíndrica con su taladro pasante centrado y líneas de eje. - Planta (vista superior situada debajo del alzado): rectángulo general con el chaflán inclinado visible a la izquierda, el agujero pasante inferior como líneas ocultas (trazos) a lo largo de la pieza con su eje, y la proyección rectangular de la torre semicilíndrica superior. - Perfil izquierdo (situado a la derecha del alzado): contorno que refleja el grosor de la base, el hueco pasante inferior como arco semicilíndrico visible, el corte inclinado y el perfil de la torre con su agujero circular y ejes correspondientes.
