Bloque 1. Ejercicio 4 · Dibujo técnico II PAU Extremadura Extraordinaria 2023

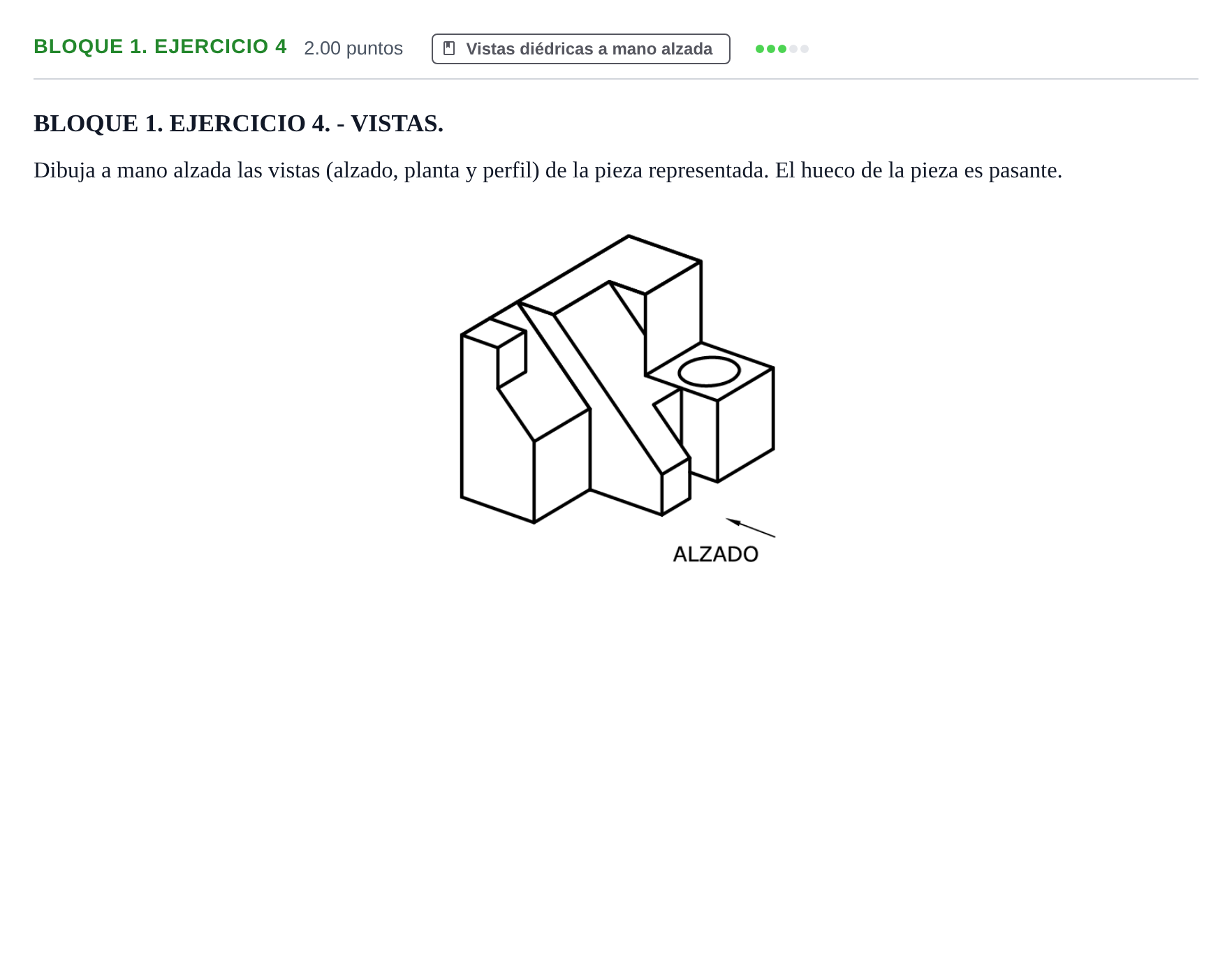

BLOQUE 1. EJERCICIO 4. - VISTAS. Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. El hueco de la pieza es pasante.

Solución: Representación a mano alzada de las tres vistas normalizadas (sistema europeo): - Alzado (según la flecha indicada): perfil general escalonado con plano inclinado, rampa central y contorno oculto (líneas discontinuas) del taladro cilíndrico pasante. - Planta: situada debajo del alzado, mostrando la silueta superior, el plano inclinado, la plataforma con el hueco circular pasante y sus correspondientes ejes de simetría. - Perfil izquierdo: situado a la derecha del alzado, reflejando las alturas correspondientes, la pendiente inclinada y las aristas ocultas debidas a los rebajes y al taladro cilíndrico.
