Bloque 1. Ejercicio 4 · Dibujo técnico II PAU Extremadura Ordinaria 2023

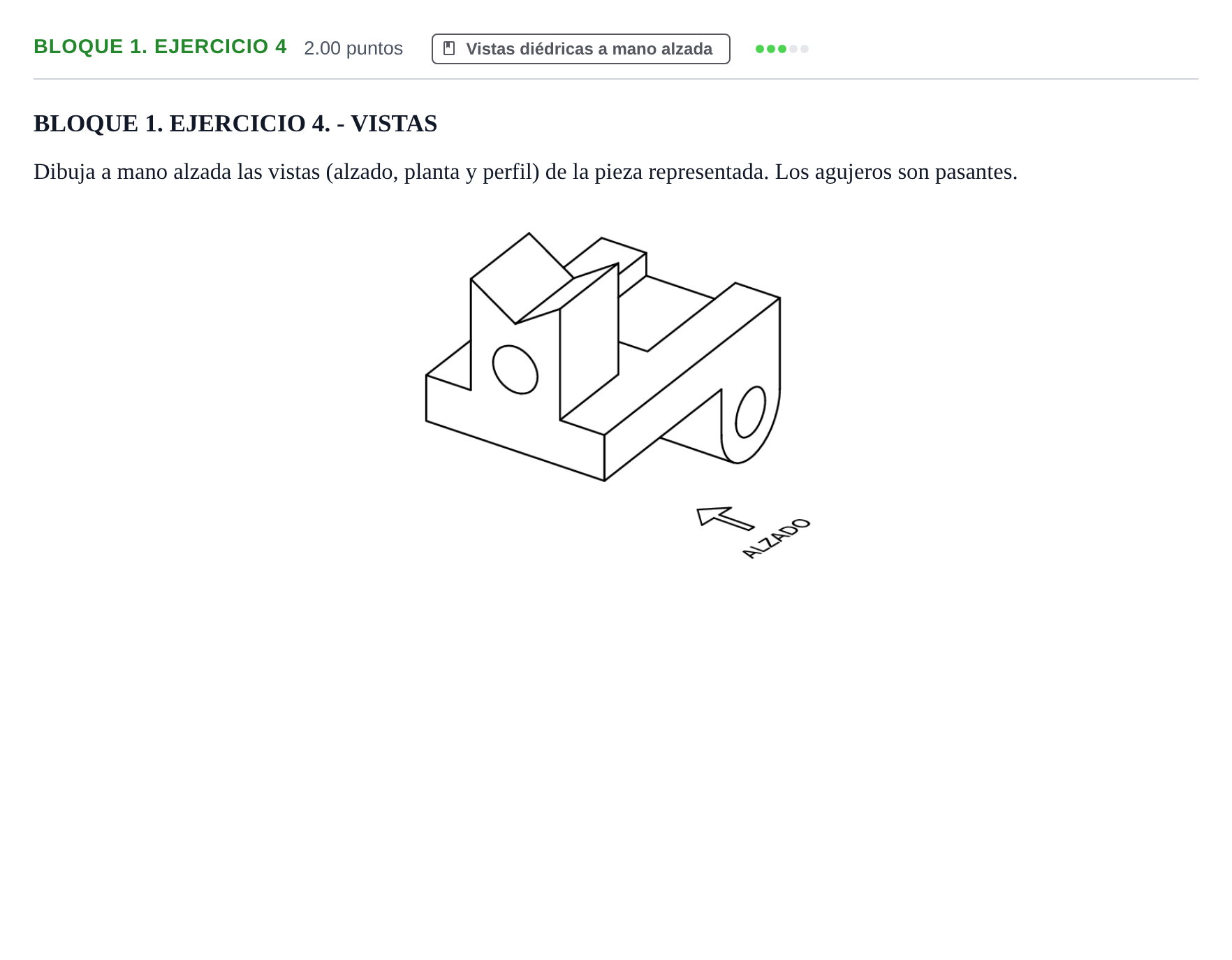

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. Los agujeros son pasantes.

Solución: Representación a mano alzada del sistema diédrico (sistema europeo): - Alzado (visto en la dirección de la flecha): se observa el contorno escalonado inferior, la orejeta semicircular a la derecha con su taladro pasante visto de frente, la hendidura o rebaje central y en la parte izquierda la torre con ranura en V (representada en líneas ocultas si queda detrás) y el taladro pasante con líneas ocultas. - Planta: colocada directamente debajo del alzado. Se aprecian las dos alas/salientes laterales, la escotadura en V superior vista en planta, la superficie plana superior y las generatrices ocultas de los agujeros cilíndricos con líneas de trazos y sus ejes con línea fina de trazo y punto. - Perfil izquierdo: situado a la derecha del alzado. Muestra la ranura prismática en forma de V en la parte superior, el taladro pasante de esa torre cilíndrico en vista circular directa con sus ejes, el rebaje central y la orejeta derecha vista de canto con las líneas ocultas de su orificio.
