Bloque 1 - Ejercicio 4 · Dibujo técnico II PAU Extremadura Extraordinaria 2026

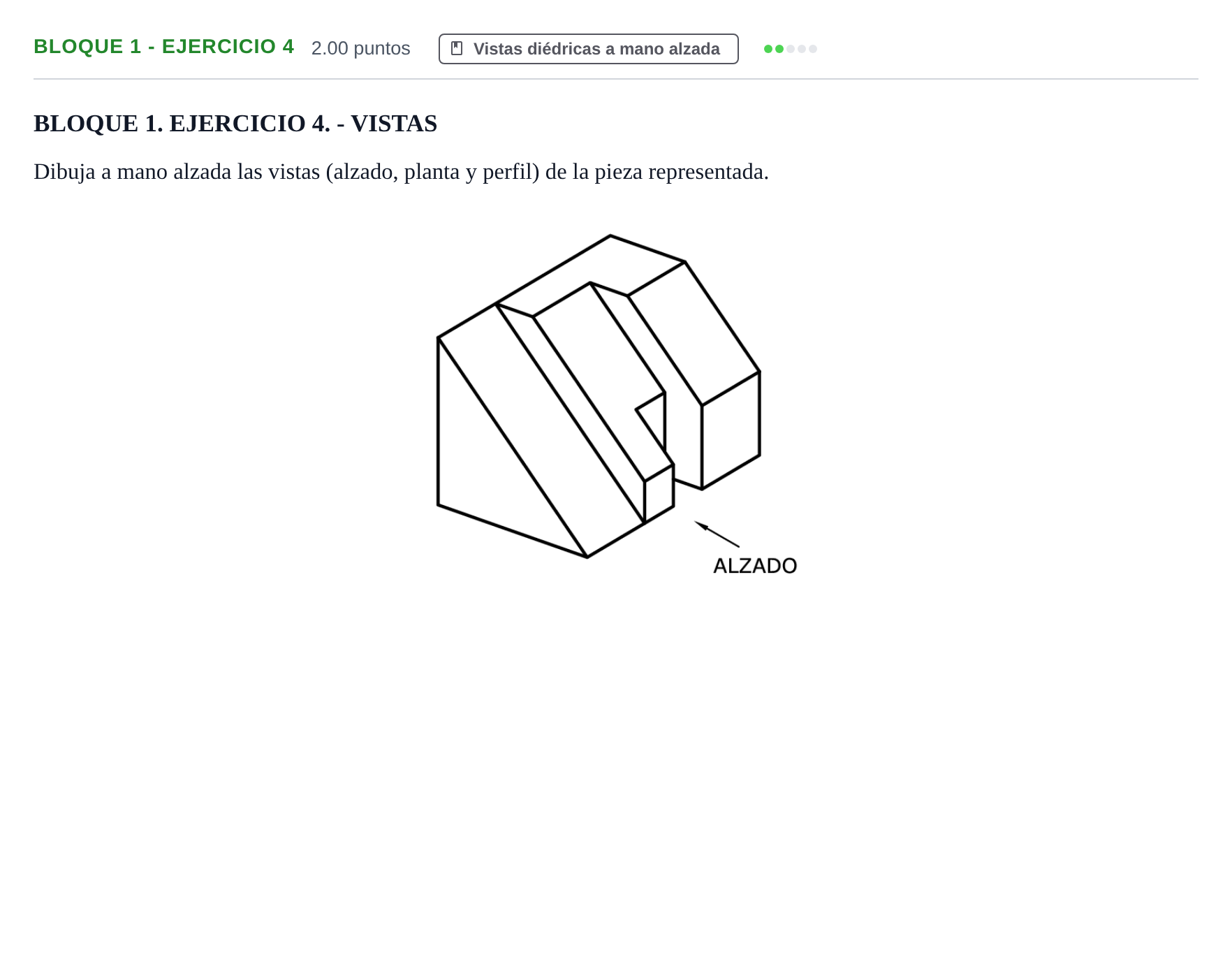

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada.

Solución: Representación normalizada a mano alzada de las tres vistas diédricas principales (alzado, planta y perfil izquierdo): - Alzado (visto en la dirección de la flecha): contorno exterior trapezoidal/inclinado por la derecha, canal longitudinal central abierto en la parte inferior/frontal y escalonamientos visibles. - Planta (vista superior): colocada debajo del alzado, mostrando la ranura continua paralela al eje longitudinal, la superficie inclinada de la izquierda y el retranqueo frontal. - Perfil izquierdo (visto desde la izquierda, representado a la derecha del alzado): rampa triangular principal inclinada, plano superior horizontal y líneas ocultas correspondientes a la ranura/vaciado central si procede.
