Bloque 1. Ejercicio 4 · Dibujo técnico II PAU Extremadura Extraordinaria 2021

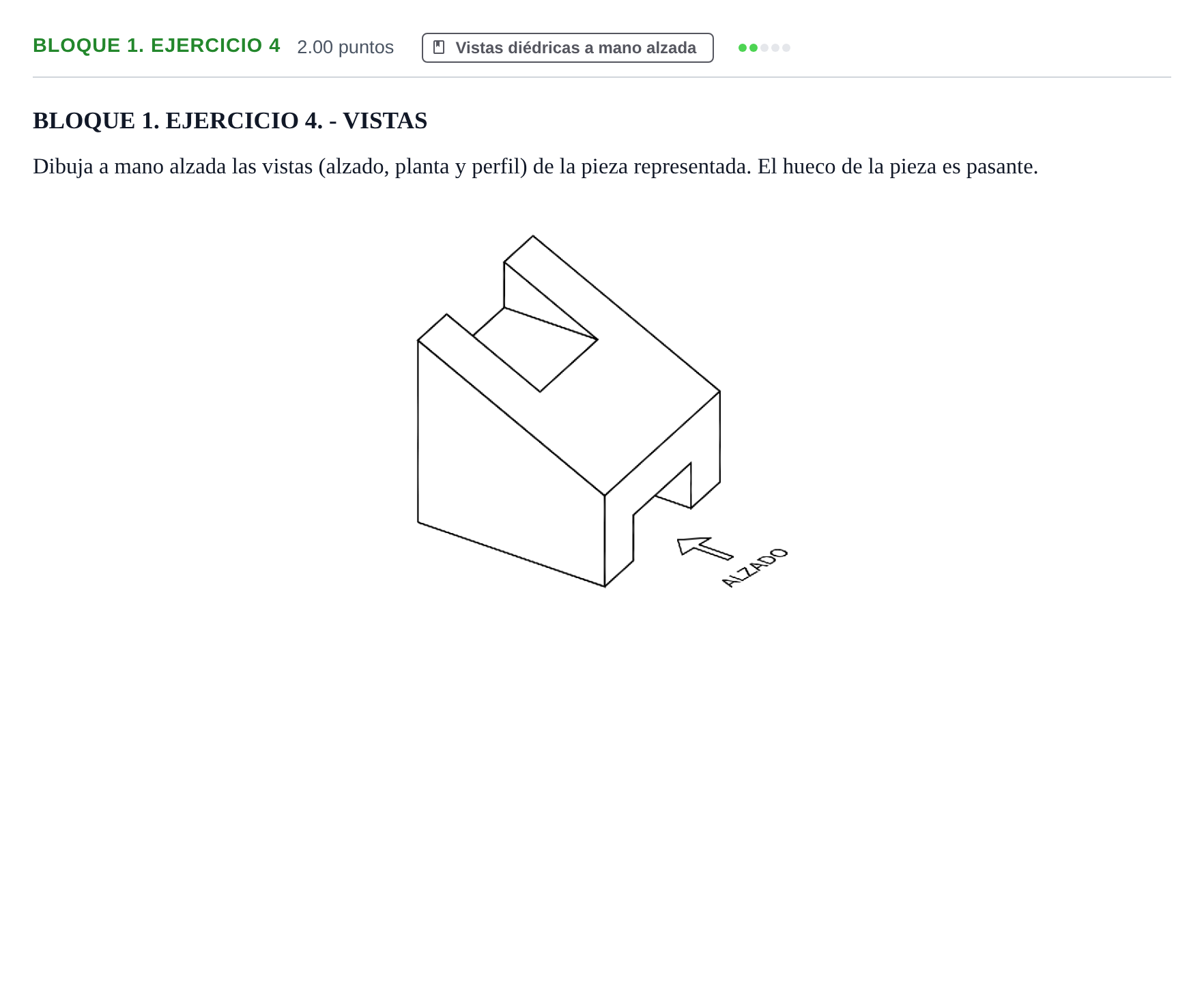

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. El hueco de la pieza es pasante.

Solución: Disposición normalizada de las tres vistas (sistema europeo: alzado arriba a la izquierda, planta debajo del alzado, perfil izquierdo a la derecha del alzado): - Alzado: Se proyecta la cara con la entrada del canal inferior centrado (forma de 'U' invertida) y se aprecian las dos alturas o salientes laterales que delimitan la ranura superior oblicua. - Planta: Contorno rectangular dividido según la ranura superior y la inclinación de la rampa. El canal inferior pasante se representa mediante líneas discontinuas (ocultas) que lo recorren longitudinalmente. - Perfil: Perfil izquierdo donde se aprecia claramente la sección trapezoidal con la superficie inclinada hacia el frente (alzado) y el canal inferior pasante en línea continua o según corresponda, junto con la profundidad de la ranura superior delimitada por líneas ocultas/visibles según la dirección de proyección.
