Bloque 1 - Ejercicio 4 · Dibujo técnico II PAU Extremadura Extraordinaria 2022

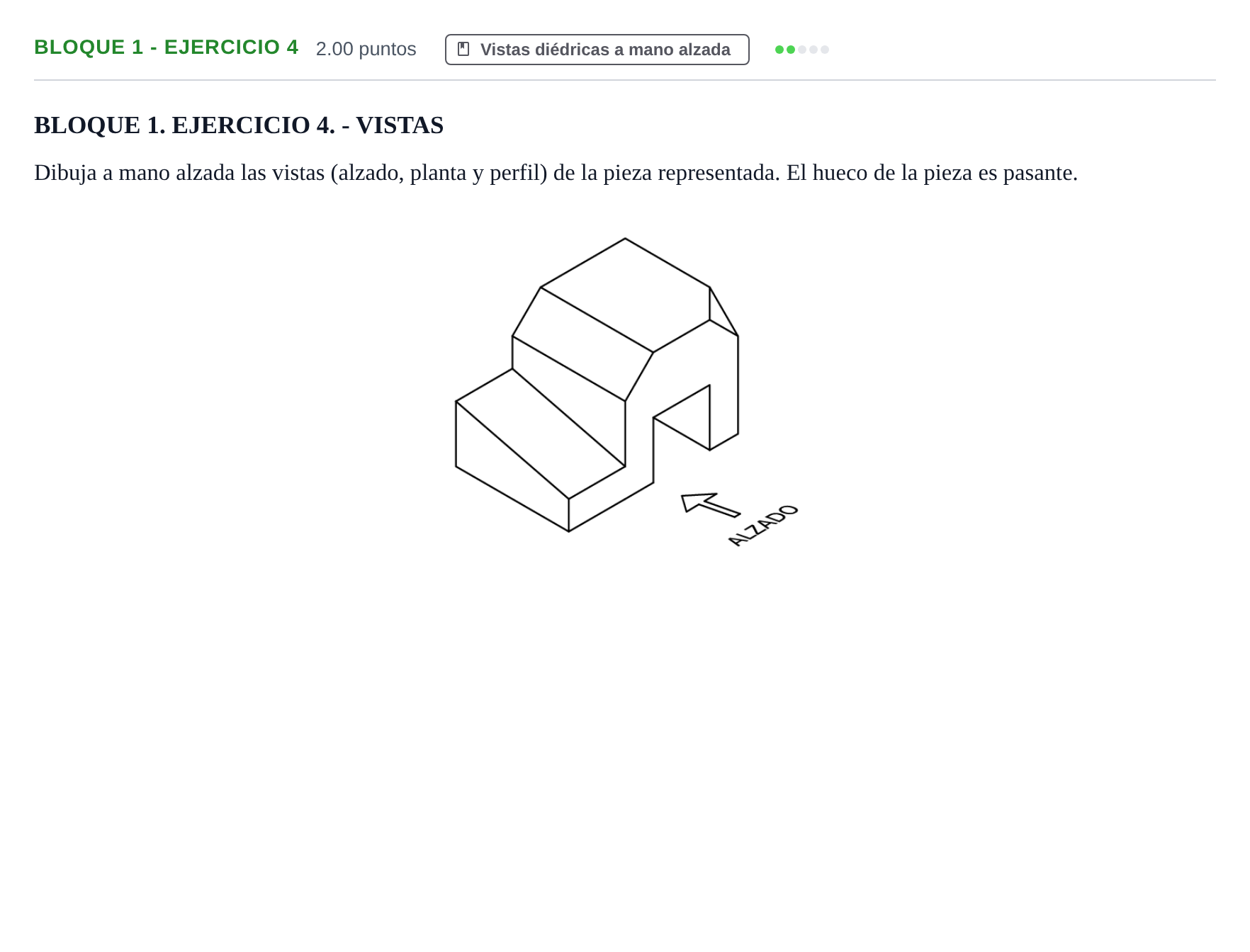

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. El hueco de la pieza es pasante.

Solución: Representación a mano alzada bien proporcionada de: - Alzado (según la flecha indicada): contorno frontal del cuerpo principal con el hueco pasante inferior en U invertida visible en línea continua, dos chaflanes superiores y el escalón lateral izquierdo visible detrás. - Planta: vista superior rectangular con el escalón inferior a la izquierda, las caras planas y las aristas de los chaflanes longitudinales, y las líneas discontinuas correspondientes al hueco pasante. - Perfil izquierdo (a la derecha del alzado): se observa el escalón descendente con su rampa hacia la izquierda, la parte alta del prisma principal y el túnel pasante atravesando la base, dibujado en línea discontinua oculta.
