Bloque 1. Ejercicio 4 · Dibujo técnico II PAU Extremadura Ordinaria 2024

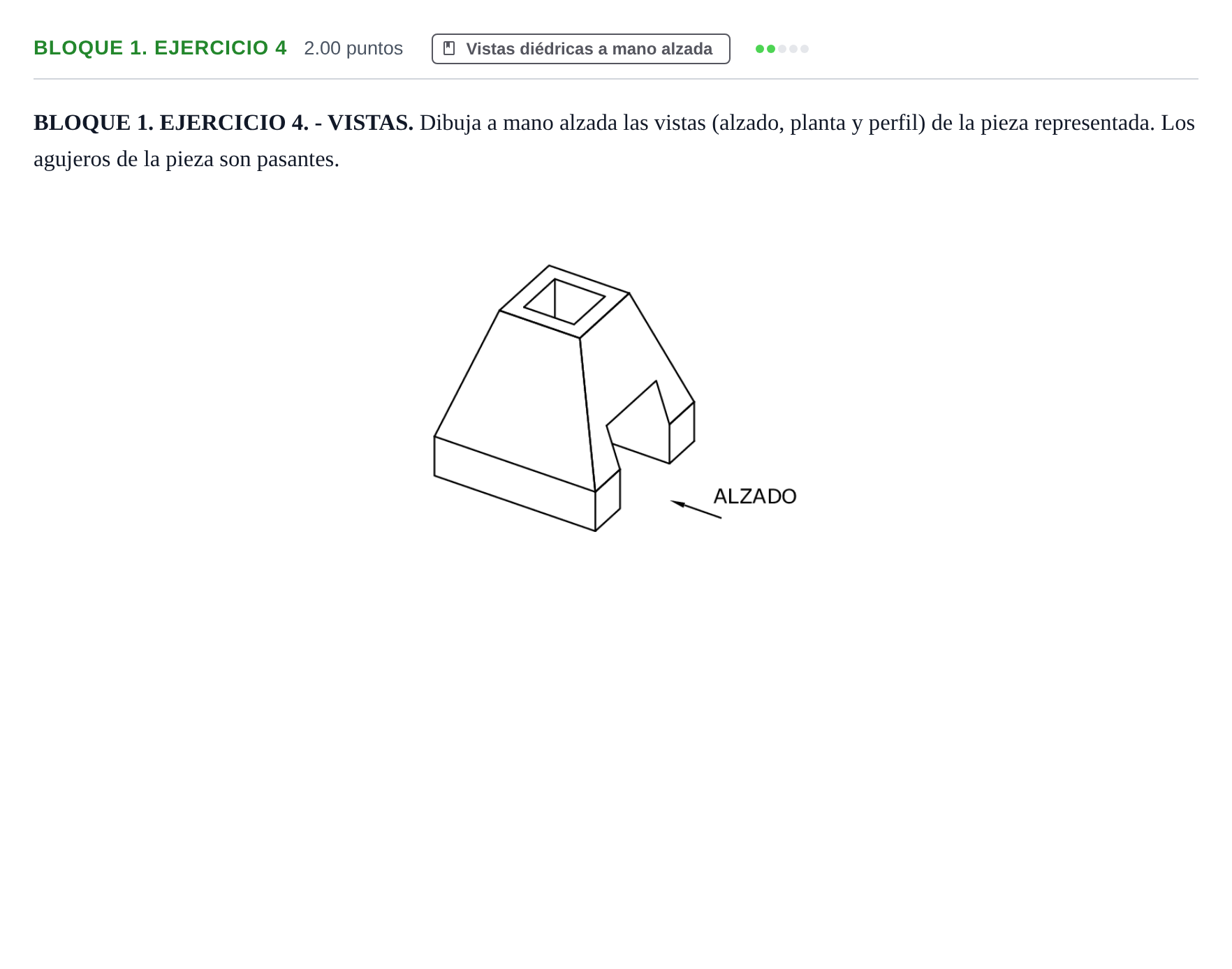

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. Los agujeros de la pieza son pasantes.

Solución: Disposición normalizada según el sistema diédrico europeo: alzado centrado, planta inferior y perfil izquierdo proyectado a la derecha. - Alzado (según la flecha): Muestra el contorno trapezoidal exterior de la pirámide truncada sobre la base rectangular, con la ranura o vaciado pasante inferior visible en forma de túnel y las aristas del agujero vertical pasante representadas como líneas ocultas (discontinuas). - Planta: Vista superior que muestra el cuadrado mayor de la base, el cuadrado de la cara superior truncada y el orificio cuadrado pasante central. El vaciado inferior se dibuja con líneas ocultas discontinuas cruzando la pieza. - Perfil izquierdo: Muestra la base rectangular, el perfil inclinado simétrico, el paso del vaciado inferior (abierto o como túnel) y las líneas ocultas correspondientes al hueco vertical.
