Bloque 1. Ejercicio 4 · Dibujo técnico II PAU Extremadura Extraordinaria 2025

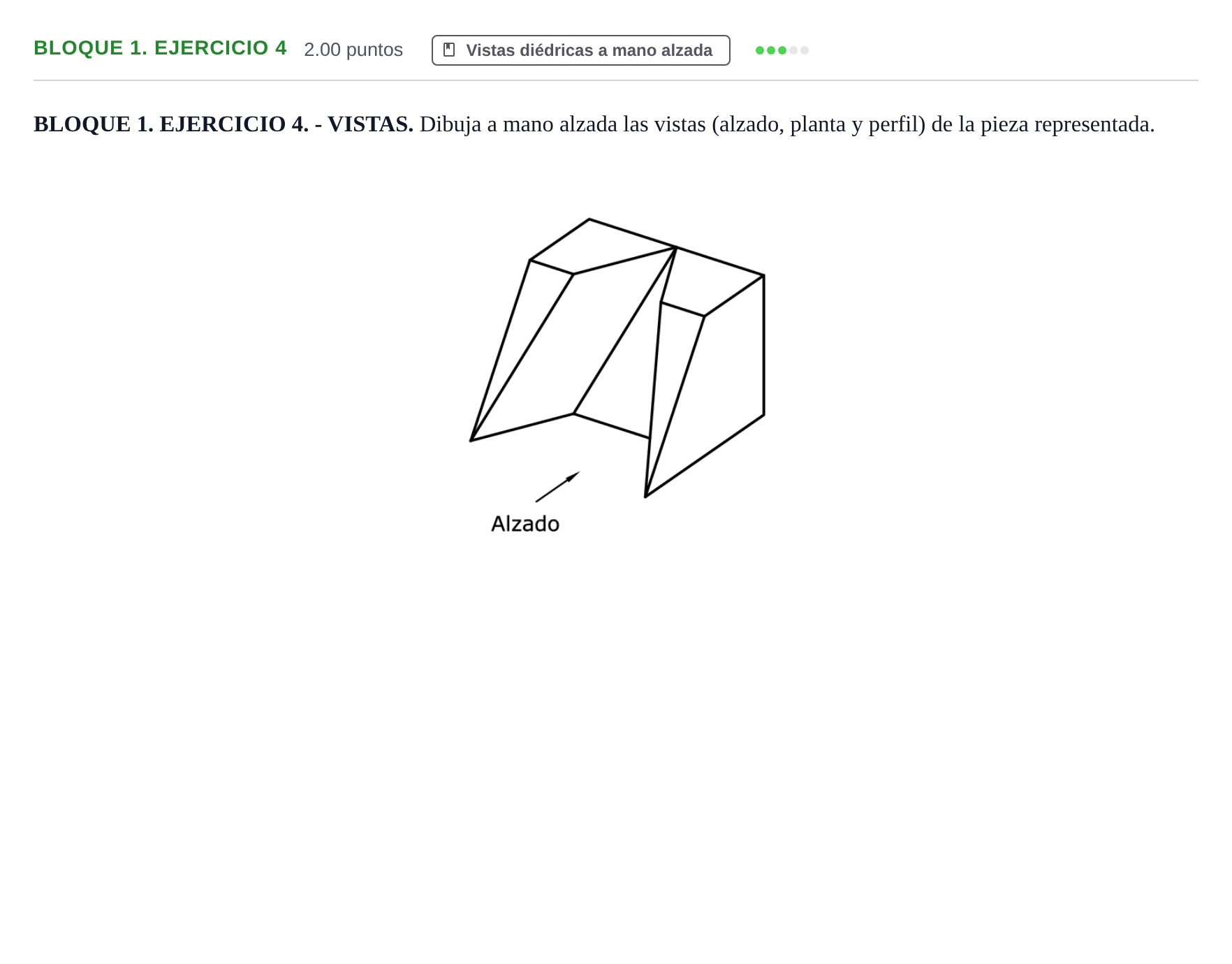

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada.

Solución: Representación a mano alzada según el sistema diédrico europeo normalizado: - Alzado: Proyección frontal según la dirección indicada por la flecha, mostrando la silueta general con los planos oblicuos y la ranura o vaciado central. - Planta: Situada debajo del alzado, con las aristas horizontales y las pendientes de los planos inclinados claramente proyectadas. - Perfil: Perfil izquierdo colocado a la derecha del alzado (o el correspondiente según el sistema adoptado), respetando la correspondencia entre vistas, aristas vistas continuas y aristas ocultas discontinuas.
