Bloque 1 - Ejercicio 4 · Dibujo técnico II PAU Extremadura Extraordinaria 2024

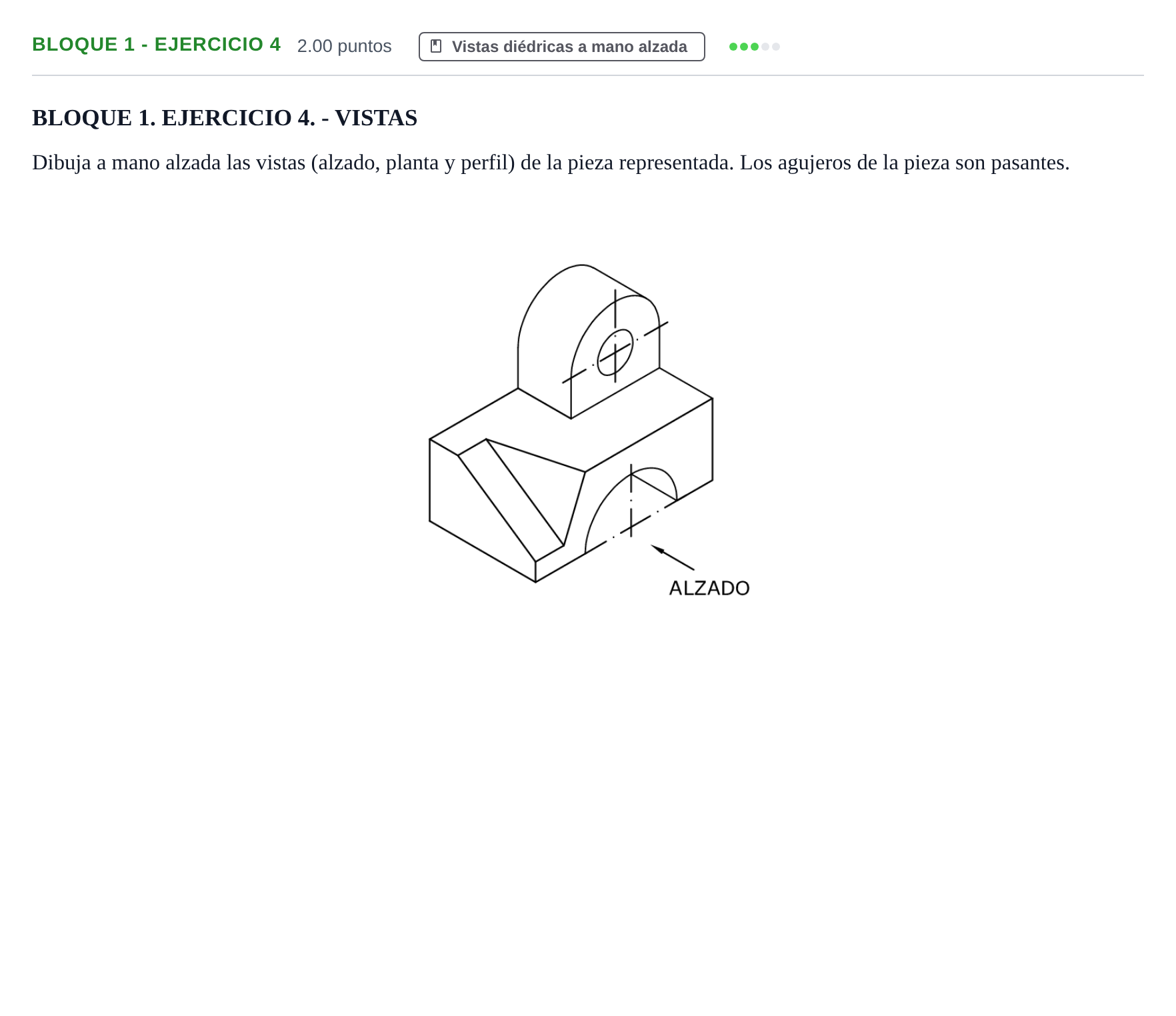

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. Los agujeros de la pieza son pasantes.

Solución: Disposición normalizada de las tres vistas (sistema europeo: alzado arriba a la izquierda, planta debajo del alzado y perfil izquierdo a la derecha del alzado): - Alzado (según la flecha): - Contorno exterior rectangular con el semicírculo inferior vaciado visible y sus ejes. - En la parte superior, línea oculta del plano inclinado/rampa en la parte posterior izquierda y líneas ocultas del taladro vertical pasante que atraviesa la torreta cilíndrica. - Proyección de la torreta semicilíndrica en la parte superior izquierda, visible de perfil (forma rectangular). - Planta: - Rectángulo envolvente dividido en la base y la rampa inclinada. - Se aprecian las aristas del saliente superior semicilíndrico y la circunferencia del taladro pasante que lo atraviesa en vista superior. - Líneas discontinuas (ocultas) que delimitan el túnel semicilíndrico inferior a lo largo del fondo de la pieza. - Perfil izquierdo: - Se proyecta desde la izquierda del alzado. - Muestra la rampa inclinada en primer término a la izquierda y el plano horizontal. - En la parte superior se observa la torreta cilíndrica rematada en semicírculo con la perforación circular pasante concéntrica y sus ejes de simetría. - En la parte inferior, líneas ocultas del túnel semicilíndrico inferior pasante.
