Bloque 1 - Ejercicio 4 · Dibujo técnico II PAU Extremadura Ordinaria 2022

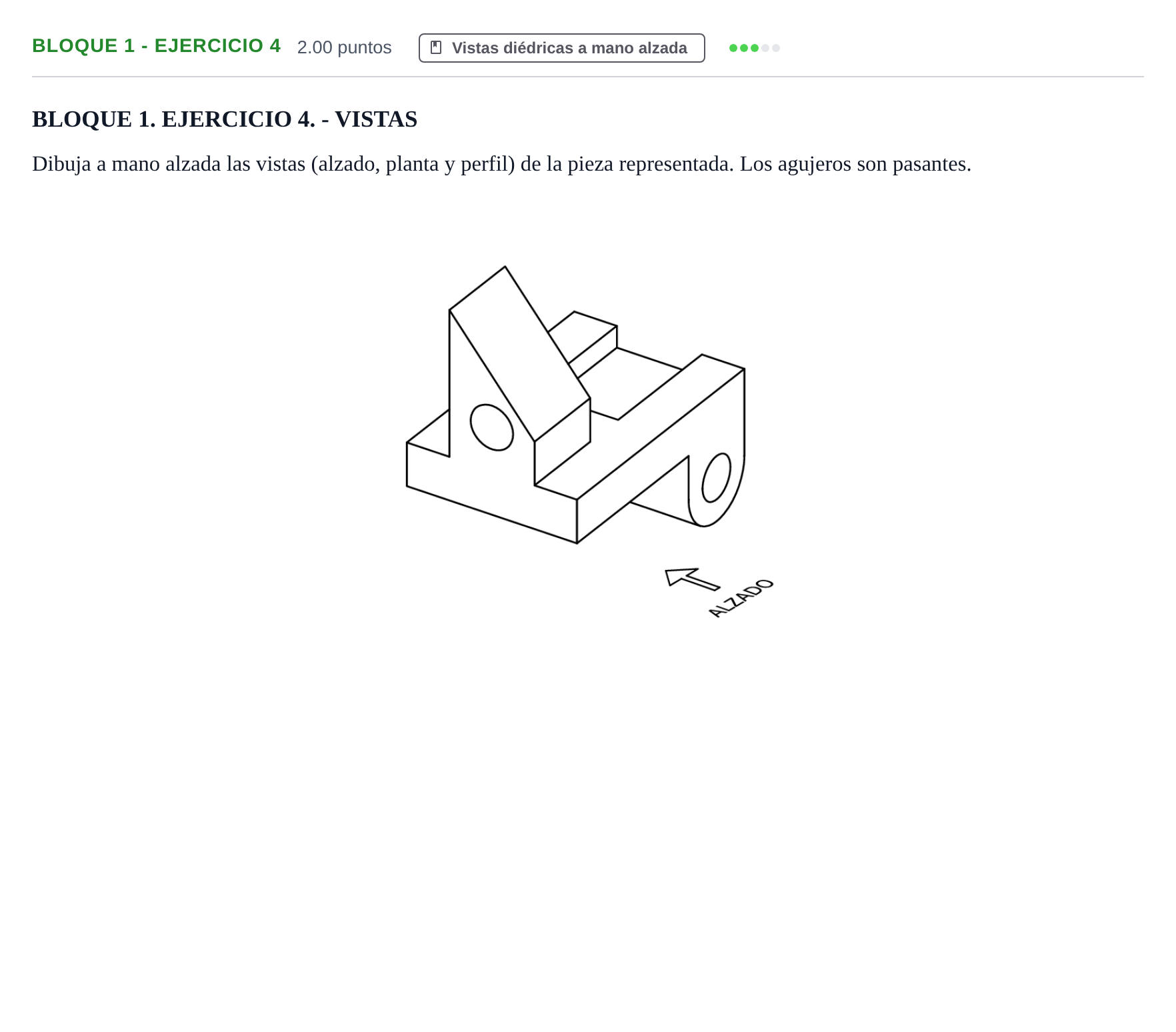

BLOQUE 1. EJERCICIO 4. - VISTAS. Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada. Los agujeros son pasantes.

Solución: Representación a mano alzada y proporcionada de las tres vistas normalizadas (sistema europeo): - Alzado (según la flecha): Muestra la cara frontal de la barra larga con la base, la orejeta redondeada a la derecha con su taladro visto como circunferencia completa (con ejes) y, a la izquierda, la pared inclinada vista de frente: un contorno rectangular con una línea horizontal donde el plano inclinado corta la cara frontal. La rampa no se ve aquí en verdadera forma. El taladro pasante de la pared izquierda se proyecta con líneas discontinuas y su eje. - Planta (colocada debajo del alzado): Muestra la base con el escalón central, la vista superior de la pared inclinada (rectángulo con la arista de cambio de pendiente), el nervio posterior y la orejeta derecha. Lleva los ejes y las líneas ocultas de los dos taladros pasantes. - Perfil izquierdo (colocado a la derecha del alzado): Muestra la silueta de la pared con su borde superior inclinado (aquí se ve la rampa), con su agujero en verdadera magnitud (circunferencia y ejes), la base inferior y la orejeta vista de lado con su taladro en línea discontinua.
