Bloque 1. Ejercicio 4 · Dibujo técnico II PAU Extremadura Ordinaria 2021

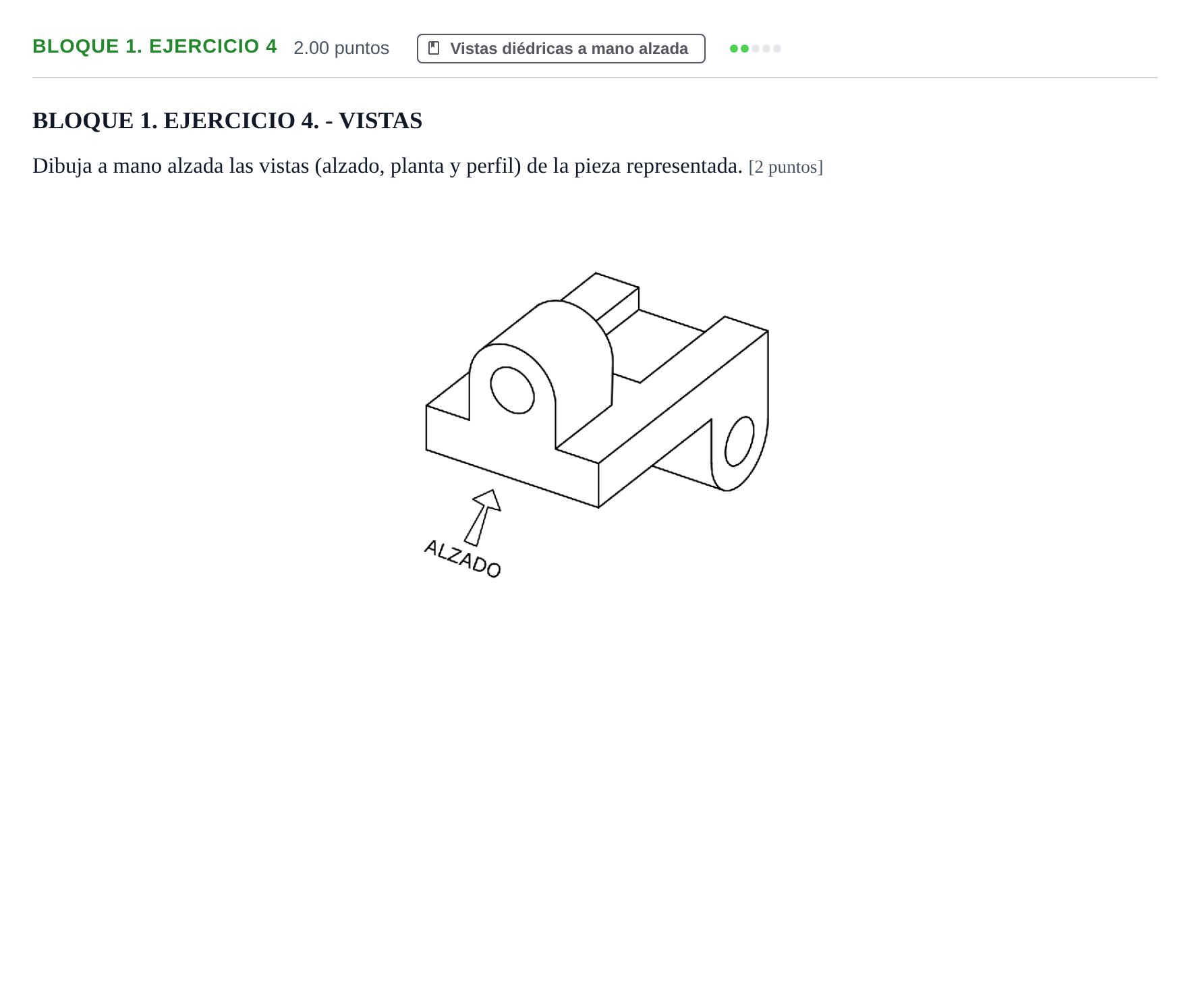

Dibuja a mano alzada las vistas (alzado, planta y perfil) de la pieza representada.

Solución: Representación normalizada a mano alzada de las tres vistas principales: - Alzado: Se observa el frontal de la base, el saliente semicilíndrico vertical con el taladro pasante central, y al fondo a la derecha el brazo vertical ranurado. - Planta: Situada debajo del alzado, muestra la base rectangular, el contorno cilíndrico del saliente con su eje y taladro, el rebaje central y los dos brazos posteriores. - Perfil: Perfil izquierdo (colocado a la derecha del alzado), mostrando la forma en 'U' o escalón de la pieza, la orejeta semicilíndrica con su taladro pasante correspondiente, y las líneas ocultas de los taladros y discontinuidades que no se ven directamente.
