Bloque 2 - Ejercicio 2 · Dibujo técnico II PAU Extremadura Extraordinaria 2026

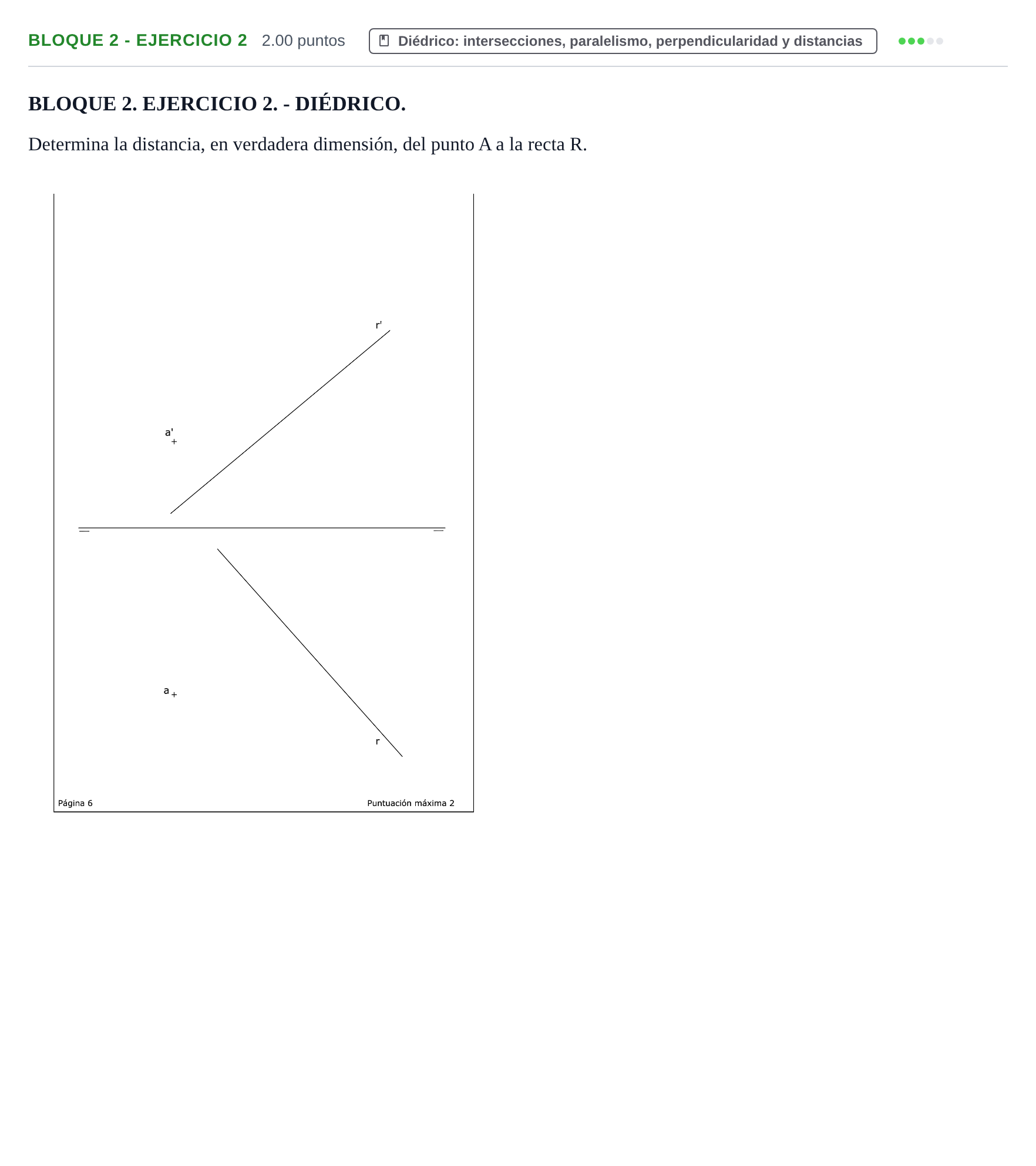

Determina la distancia, en verdadera dimensión, del punto A a la recta R.

Solución: 1. Traza por el punto $A$ un plano $\alpha$ perpendicular a la recta $R$ (mediante una recta frontal u horizontal auxiliar que pase por $A$, de modo que las trazas de $\alpha$ sean perpendiculares a las proyecciones homónimas de $R$). 2. Determina el punto de intersección $I$ entre la recta $R$ y el plano $\alpha$ (empleando un plano proyectante que contenga a $R$). 3. Une el punto $A$ con el punto $I$, obteniendo las proyecciones del segmento distancia $d = AI$. 4. Halla la verdadera magnitud del segmento $AI$ mediante la construcción del triángulo rectángulo de diferencias de cotas (o de alejamientos).
