Bloque 2. Ejercicio 1 b) - Diédrico: paralelismo · Dibujo técnico II PAU Extremadura Ordinaria 2021

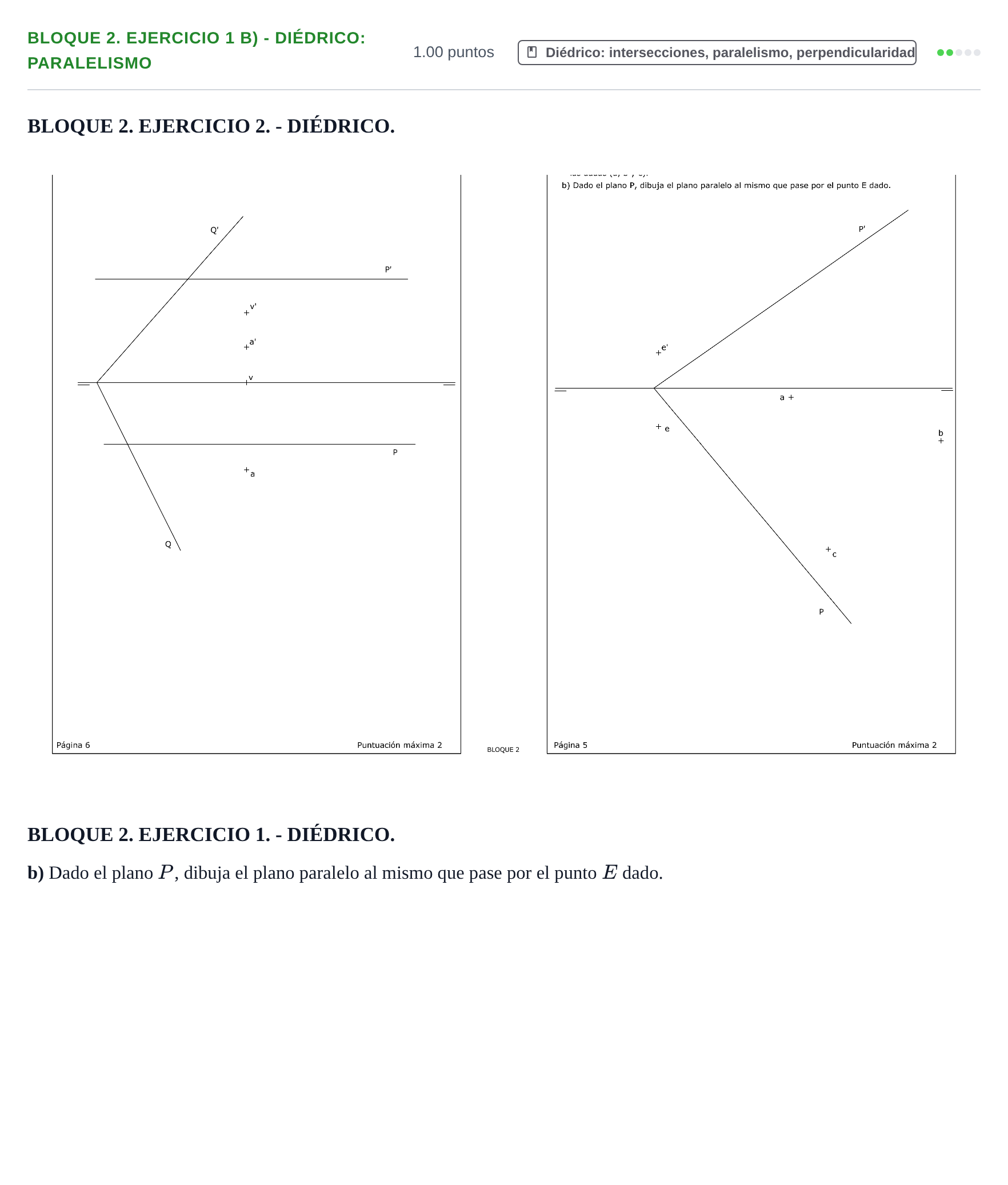

b) Dado el plano P, dibuja el plano paralelo al mismo que pase por el punto E dado.

Solución: 1. Se traza por el punto $E(e, e')$ una recta notable (por ejemplo, una recta horizontal $r$ o frontal $s$) paralela al plano $P$. - Si es una recta horizontal: su proyección vertical $r'$ es paralela a la línea de tierra pasando por $e'$, y su proyección horizontal $r$ pasa por $e$ y es paralela a la traza horizontal $P$. 2. Se halla la traza vertical $v'$ de dicha recta horizontal (donde corta a la línea de tierra su proyección vertical y se levanta hasta cortar a la traza). 3. Por la traza $v'$ se dibuja la traza vertical $Q'$ del nuevo plano, paralela a la traza vertical $P'$. 4. Desde el punto de corte de $Q'$ con la línea de tierra, se traza la traza horizontal $Q$ paralela a la traza horizontal $P$ (que contendrá a su vez a la traza horizontal de la recta auxiliar si se utilizase).
