Bloque 2. Ejercicio 1 · Dibujo técnico II PAU Extremadura Ordinaria 2024

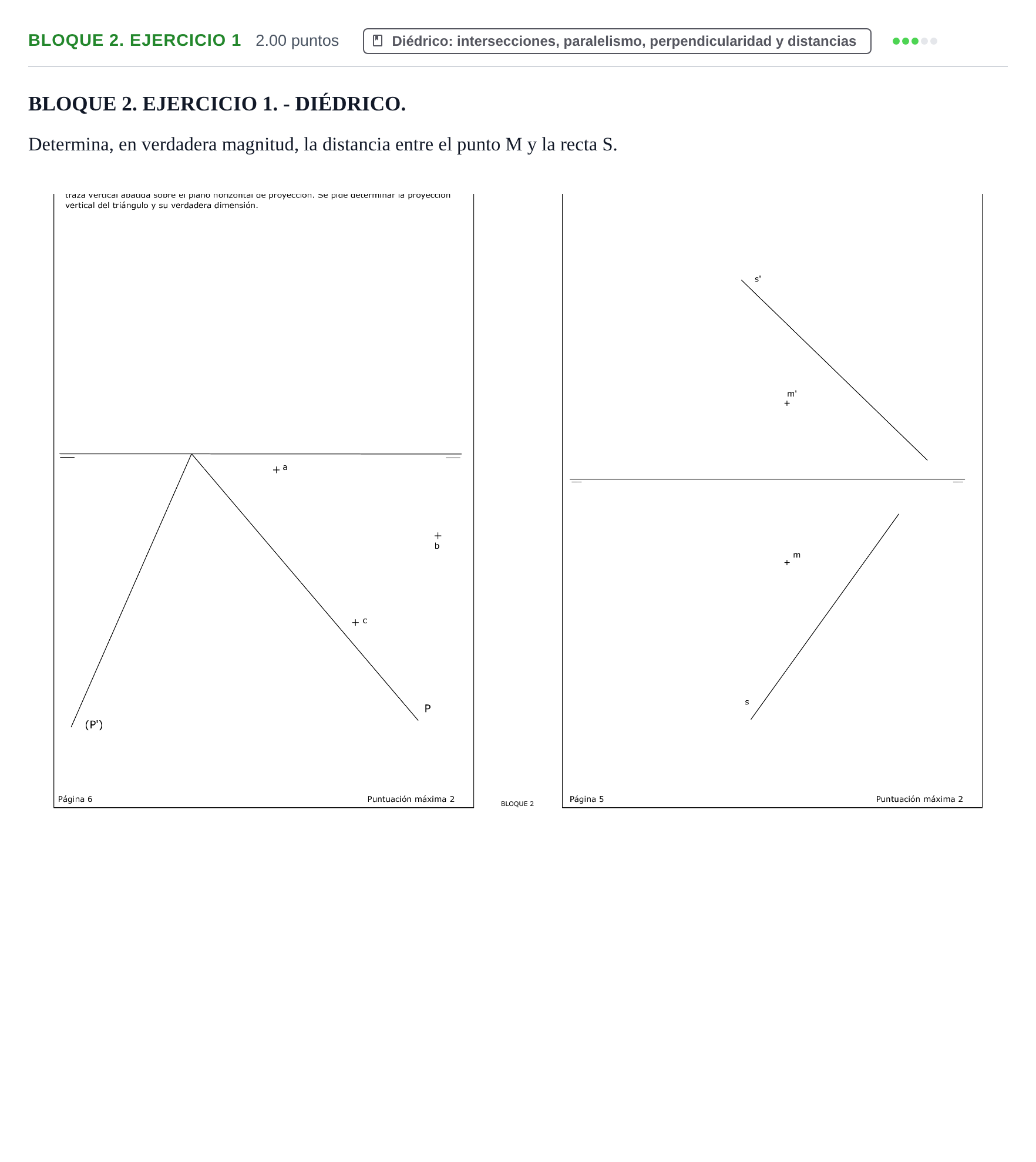

Determina, en verdadera magnitud, la distancia entre el punto M y la recta S.

Solución: 1. Trazado de un plano $\alpha$ perpendicular a la recta $S$ pasando por el punto $M$ (trazas $\alpha_1 \perp s$ y $\alpha_2 \perp s'$). 2. Determinación del punto de intersección $I$ entre la recta $S$ y el plano $\alpha$ mediante una recta auxiliar (por ejemplo, frontal o de máxima pendiente contenida en un plano proyectante que contenga a $S$). 3. Determinación de la verdadera magnitud del segmento $MI$ (mediante abatimiento, giro o triángulo de diferencias de cotas/alejamientos).
