Bloque 2. Ejercicio 2 · Dibujo técnico II PAU Extremadura Extraordinaria 2021

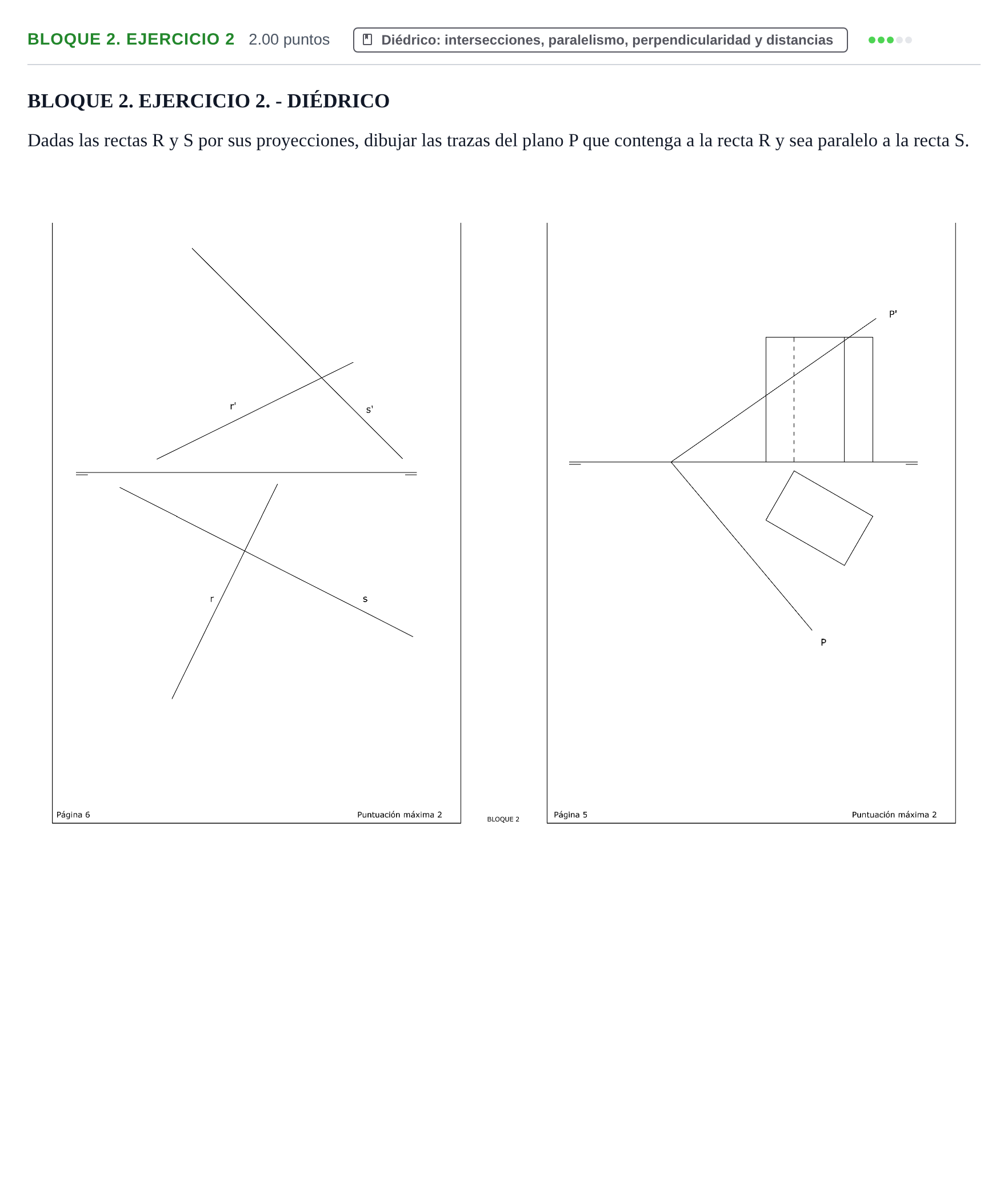

Dadas las rectas R y S por sus proyecciones, dibujar las trazas del plano P que contenga a la recta R y sea paralelo a la recta S.

Solución: 1. Trazado de una recta paralela a S por un punto de R: - Se toma un punto arbitrario $A(a, a')$ perteneciente a la recta $R$. - Por el punto $A$ se traza una recta auxiliar $T(t, t')$ paralela a $S$, es decir, $t \parallel s$ y $t' \parallel s'$. 2. Determinación de las trazas del plano P: - Se hallan las trazas de la recta $R$: traza horizontal $H_r$ y traza vertical $V'_r$. - Se hallan las trazas de la recta auxiliar $T$: traza horizontal $H_t$ y traza vertical $V'_t$. - La traza horizontal del plano $P$ une $H_r$ y $H_t$, cortando a la línea de tierra. - La traza vertical del plano $P'$ une el punto de corte en la línea de tierra con $V'_r$ y $V'_t$.
