Bloque 2 - Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2026

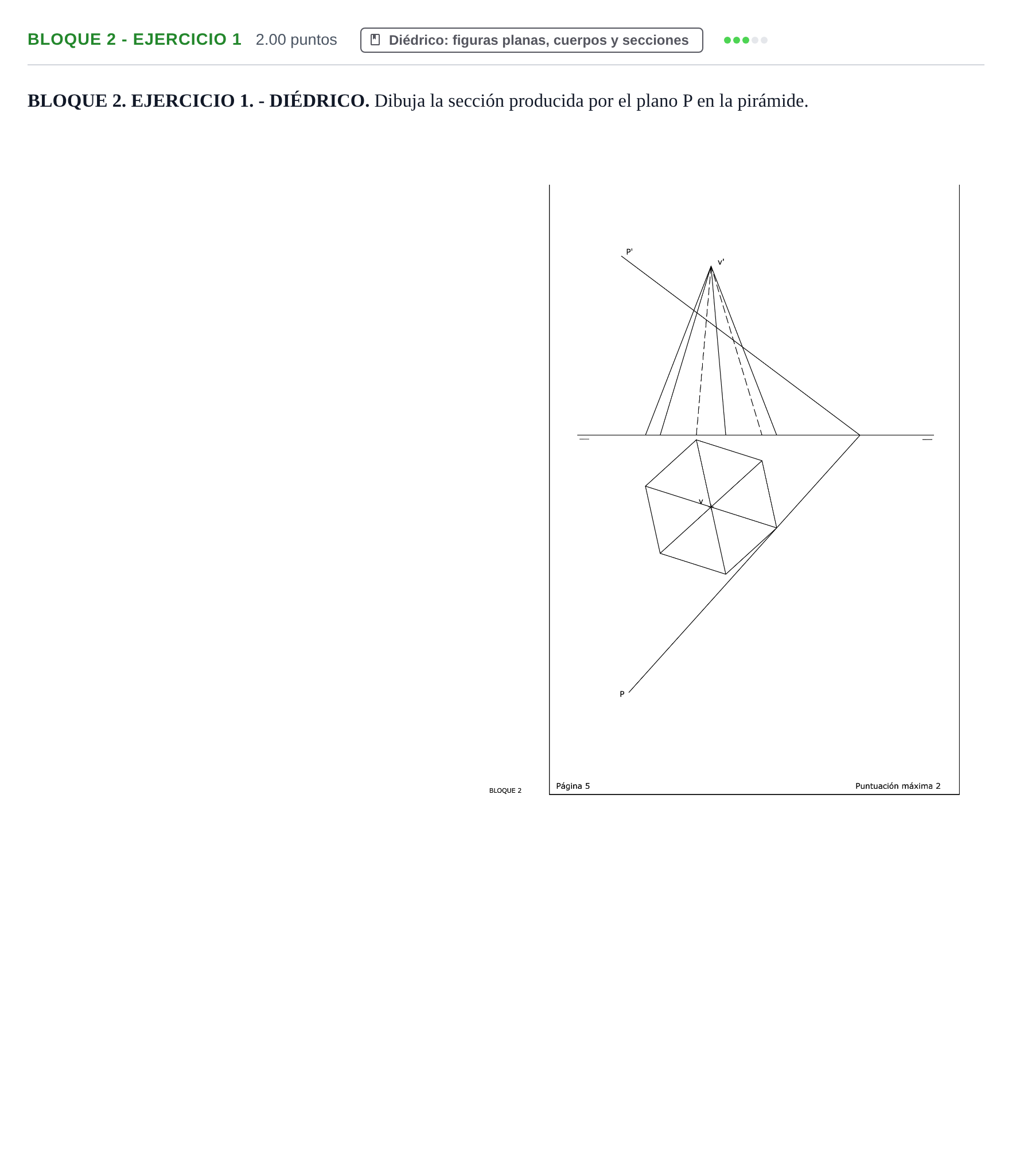

Dibuja la sección producida por el plano P en la pirámide.

Solución: Polígono sección plano de seis vértices obtenido mediante la intersección del plano $P$ con cada una de las aristas laterales de la pirámide (o sus caras). La proyección vertical y la proyección horizontal de la sección deben quedar correctamente delimitadas, diferenciando partes vistas y ocultas.
