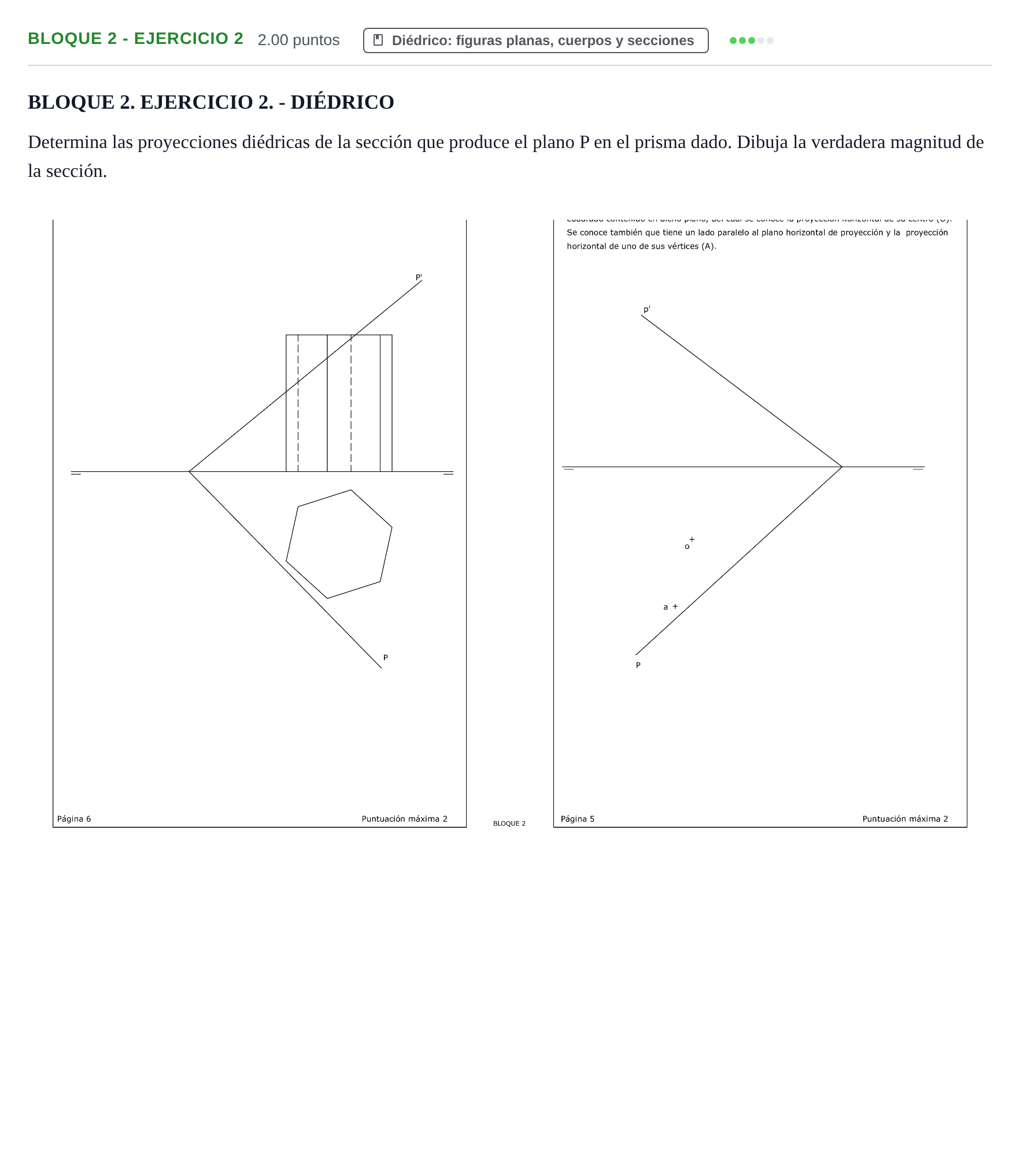

Bloque 2 - Ejercicio 2 · Dibujo técnico II PAU Extremadura Extraordinaria 2024

Determina las proyecciones diédricas de la sección que produce el plano P en el prisma dado. Dibuja la verdadera magnitud de la sección.

Solución: 1. Proyecciones de la sección: Las aristas del prisma son verticales, por lo que la proyección horizontal de los puntos de corte de la sección coincide con los vértices del hexágono de la base en proyección horizontal. Para hallar la proyección vertical de cada punto de corte, se trazan rectas pertenecientes al plano $P$ (por ejemplo, rectas horizontales o frontales de plano) que pasen por cada vértice, o planos proyectantes que contengan a las aristas verticales, determinando la cota de corte en la proyección vertical de cada una de las aristas del prisma. Se unen los puntos respetando la visibilidad (vistas y ocultas). 2. Verdadera magnitud: Se abate el plano $P$ (junto con los puntos de corte obtenidos) sobre el plano horizontal de proyección utilizando la traza horizontal $P$ como charnela, o sobre el plano vertical usando $P'$. La figura resultante del abatimiento de los seis puntos de sección proporciona la verdadera magnitud del polígono de sección.
