Bloque 2. Ejercicio 2 · Dibujo técnico II PAU Extremadura Extraordinaria 2023

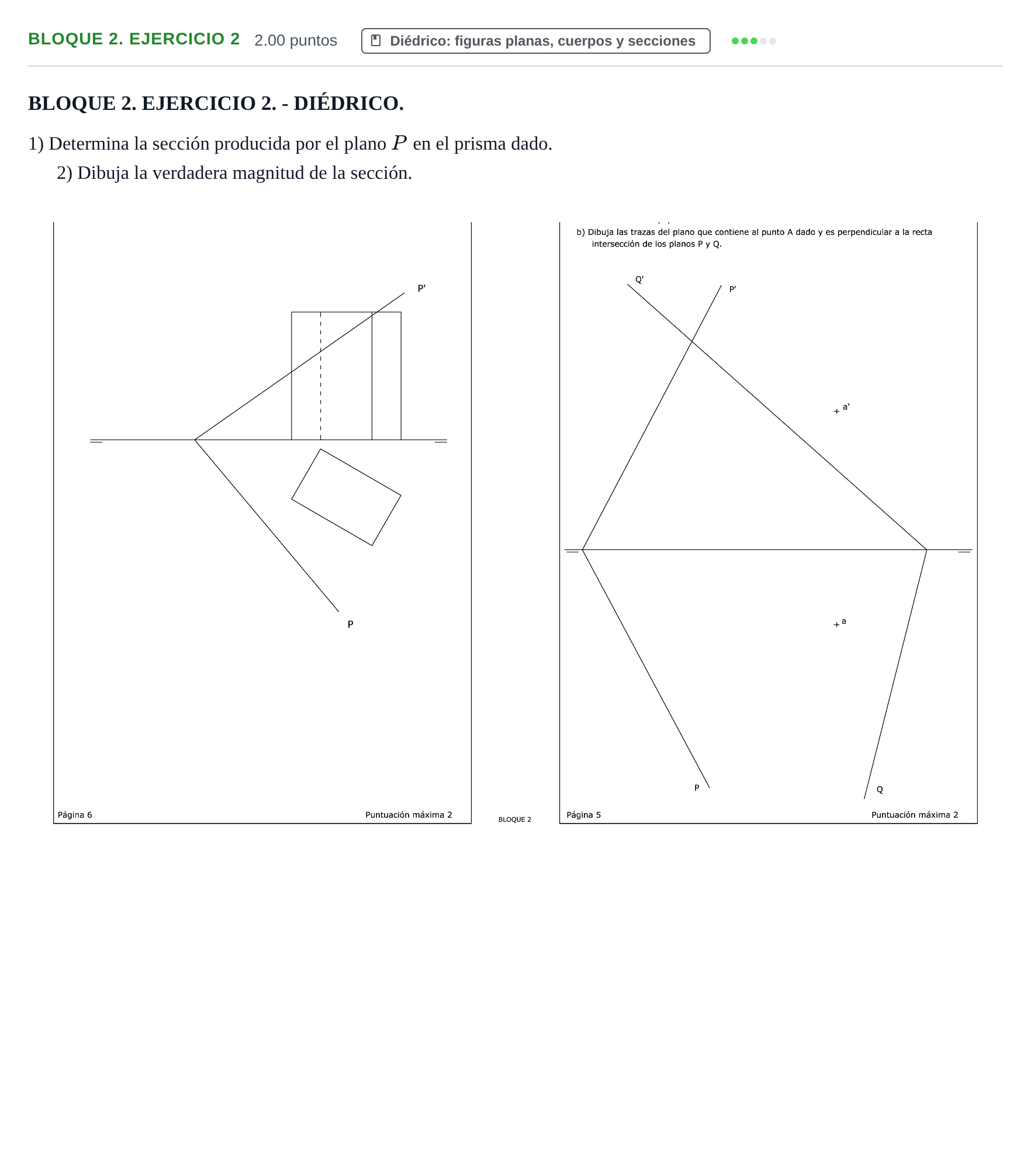

1) Determina la sección producida por el plano P en el prisma dado. 2) Dibuja la verdadera magnitud de la sección.

Solución: 1. Proyecciones de la sección: - Las aristas del prisma son rectas verticales (perpendiculares al plano horizontal). Por tanto, la proyección horizontal de la sección coincide directamente con el contorno de la proyección horizontal del prisma. - La intersección de cada arista vertical con el plano oblicuo $P$ se halla conteniendo cada arista en un plano proyectante auxiliar (o mediante rectas horizontales/frontales del plano $P$ que pasen por la proyección horizontal de los vértices). Con ello se obtienen las cotas correspondientes de los vértices de corte en proyección vertical. - Se unen ordenadamente las proyecciones verticales de los puntos de corte, distinguiendo partes vistas y ocultas del prisma seccionado. 2. Verdadera magnitud de la sección: - Se abate el plano $P$ sobre el plano horizontal tomando la traza $P$ como charnela. - Se abaten los vértices de la sección plana mediante rectas horizontales de plano o el método general de abatimiento (paralela a la charnela con la cota y perpendicular a la charnela). - Se unen ordenadamente los vértices abatidos para obtener el polígono plano de la sección en verdadera magnitud.
