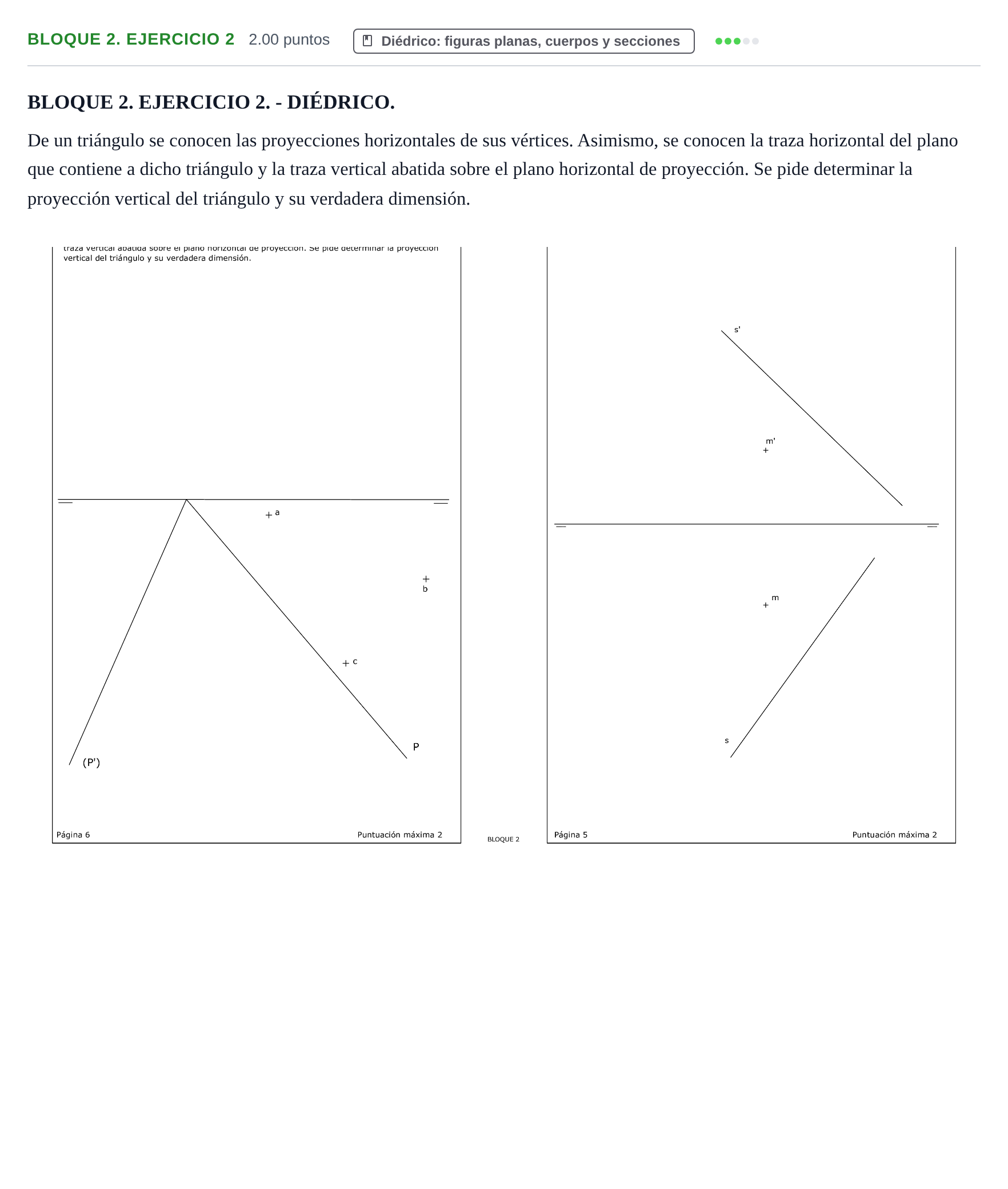

Bloque 2. Ejercicio 2 · Dibujo técnico II PAU Extremadura Ordinaria 2024

Determinar la proyección vertical del triángulo y su verdadera dimensión.

Solución: 1. Desabatimiento de la traza vertical del plano para obtener $P'$ a partir de $(P')$ y la traza horizontal $P$. 2. Determinación de las proyecciones verticales $a', b', c'$ de los vértices mediante rectas contenidas en el plano (rectas horizontales o frontales de plano que pasan por $a, b, c$), dibujando la proyección vertical del triángulo $a'b'c'$. 3. Abatimiento de los vértices $a, b, c$ sobre el plano horizontal de proyección utilizando como charnela la traza $P$, obteniendo los puntos abatidos $(a), (b), (c)$ y uniendo para formar el triángulo en verdadera magnitud $(a)(b)(c)$.
