Bloque 2. Ejercicio 1 · Dibujo técnico II PAU Extremadura Extraordinaria 2021

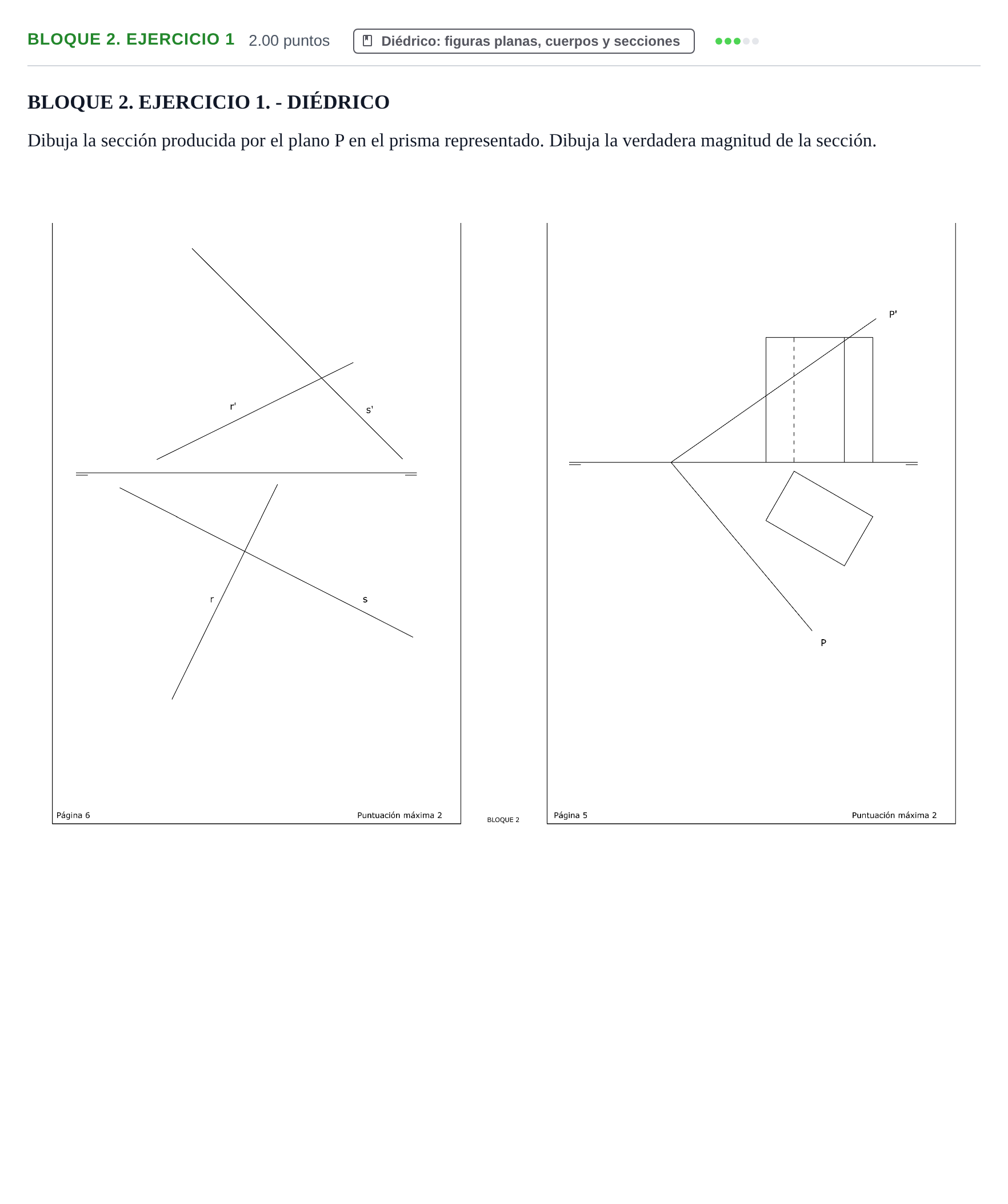

Dibuja la sección producida por el plano P en el prisma representado. Dibuja la verdadera magnitud de la sección.

Solución: 1. Proyección vertical de la sección (0,75 p): - Al ser el prisma recto, cada una de sus cuatro aristas laterales es vertical (recta perpendicular a PH). - La intersección de cada arista vertical con el plano oblicuo $P$ se halla conteniendo cada arista en un plano proyectante auxiliar, o bien utilizando rectas notables (horizontales o frontales) del plano $P$ que pasen por cada vértice en planta. - Uniendo ordenadamente los puntos de intersección obtenidos en proyección vertical se obtiene el polígono de la sección plana, distinguiendo aristas vistas y ocultas. 2. Verdadera magnitud de la sección (1,25 p): - Se abate el plano $P$ sobre el plano horizontal de proyección tomando como charnela la traza horizontal $P$ (o sobre el vertical con $P'$). - Abatiendo cada uno de los cuatro vértices de la sección mediante paralelismo/perpendicularidad a la charnela y utilizando la cota de cada punto, se dibuja el cuadrilátero que constituye la verdadera magnitud de la sección.
