Bloque 1 - Ejercicio 6 · Dibujo técnico II PAU Extremadura Ordinaria 2026

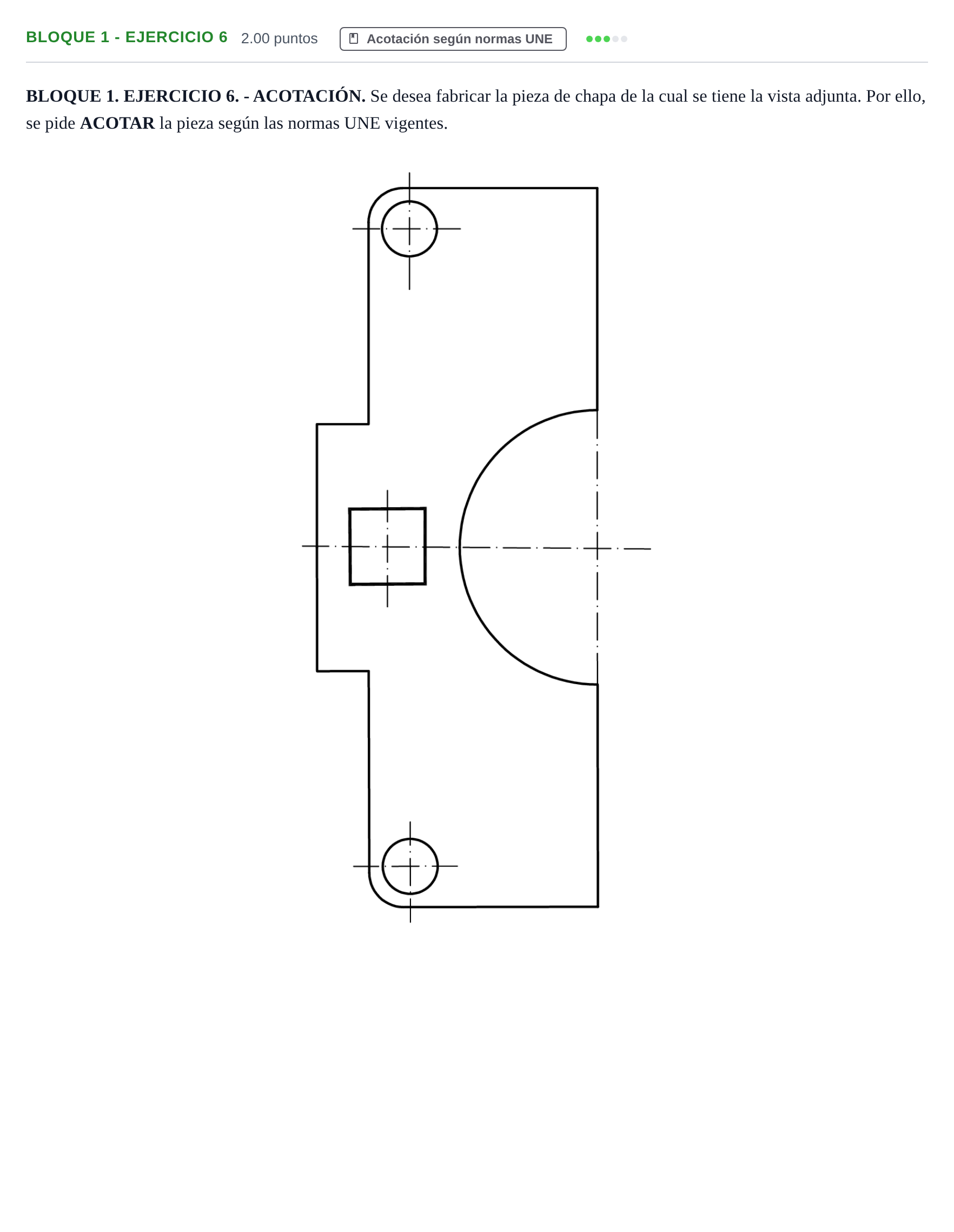

Se pide ACOTAR la pieza según las normas UNE vigentes.

Solución: Acotación normalizada de la chapa: - Cotas dimensionales y de posición: - Altura total y anchura máxima de la pieza. - Saliente izquierdo: cota de anchura y altura del saliente rectangular. - Taladro cuadrado: lado del cuadrado (símbolo de cuadrado $\square$ o acotación en dos direcciones) y distancia de sus ejes al contorno o eje de simetría. - Semicírculo derecho: cota del radio $R$ (o diámetro $\varnothing$) y posición de su centro sobre el eje. - Taladros extremos: diámetro de los dos orificios cilíndricos ($2\times\varnothing$) y cotas de posición de sus centros (distancia entre centros o distancias a los bordes de referencia). - Redondeos de las esquinas superiores e inferiores izquierda: cota de radio $R$. - Normas de trazado: - Líneas de cota y auxiliares finas y continuas. - Flechas de cota normalizadas bien definidas. - Cifras de cota situadas sobre la línea de cota o según método normalizado, sin cortar líneas de cota entre sí.
