Bloque 1 - Ejercicio 6 · Dibujo técnico II PAU Extremadura Extraordinaria 2026

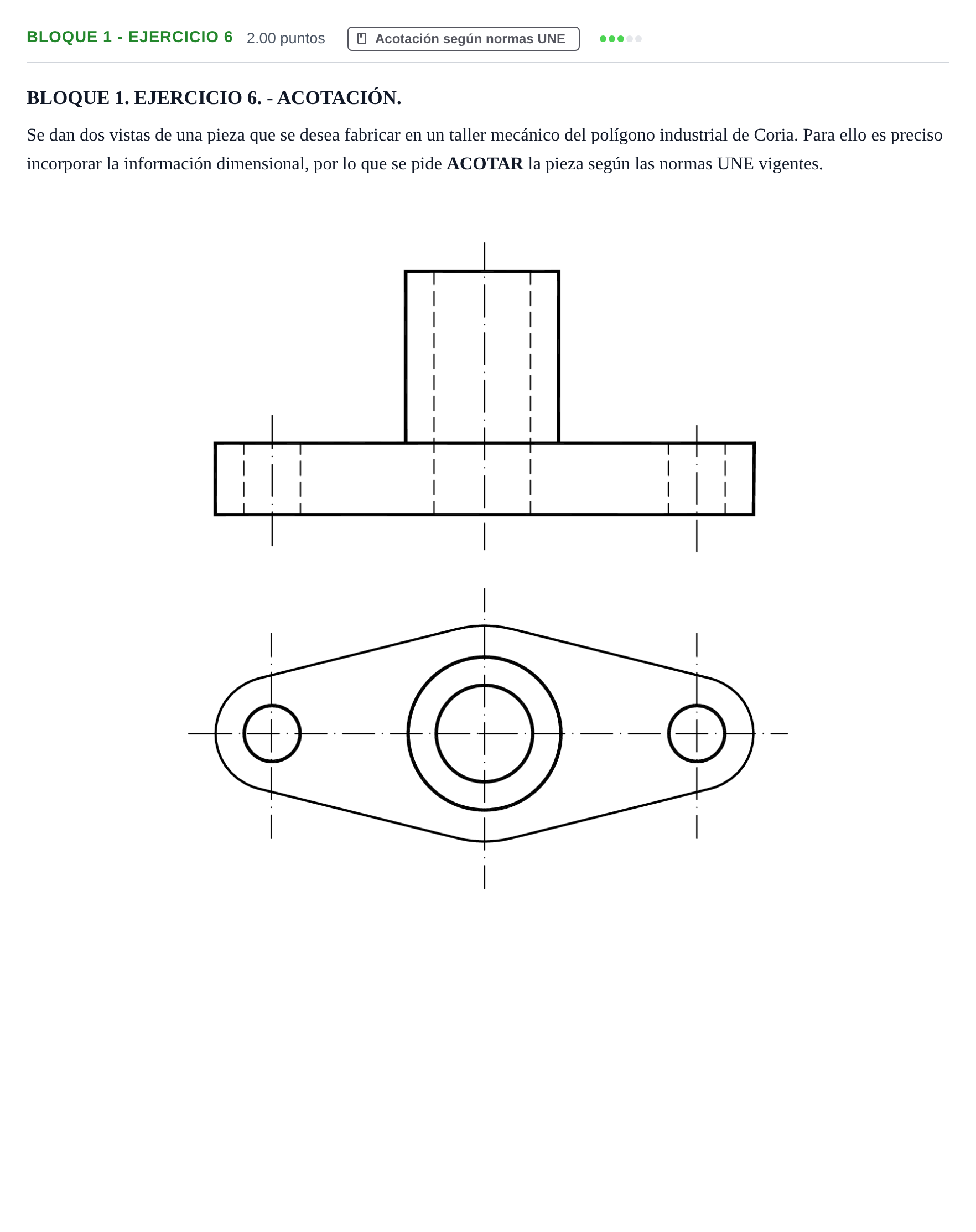

ACOTAR la pieza según las normas UNE vigentes.

Solución: La acotación completa de la pieza debe incluir las cotas necesarias dispuestas de forma normalizada: 1. En el alzado: - Altura de la base o pletina inferior. - Altura total de la pieza (o altura del cilindro vertical respecto a la base). - Diámetro exterior del cilindro vertical (con símbolo $\varnothing$). - Diámetro del taladro pasante central (con símbolo $\varnothing$). 2. En la planta: - Distancia entre centros/ejes de los dos taladros laterales. - Diámetro de los dos taladros cilíndricos laterales (acotando $2\times \varnothing...$ o mediante cota con indicación de repetición). - Radio de los redondeos exteriores de los extremos de la base ($R...$). - Anchura o trazado del contorno rómbico de la base (o dimensiones que definan su simetría respecto al eje central).
