Enunciado

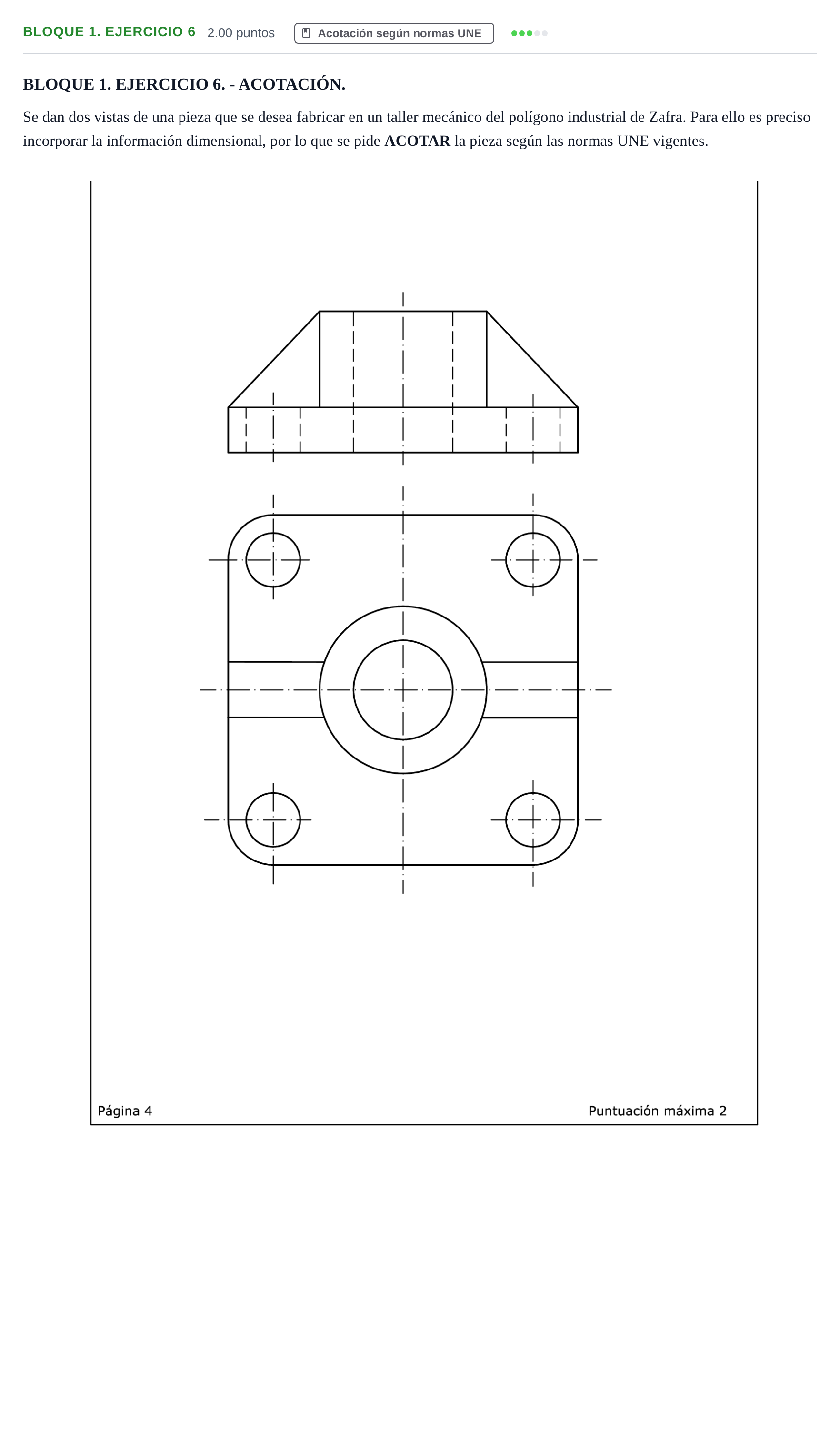

BLOQUE 1. EJERCICIO 6. - ACOTACIÓN.

Se dan dos vistas de una pieza que se desea fabricar en un taller mecánico del polígono industrial de Zafra. Para ello es preciso incorporar la información dimensional, por lo que se pide ACOTAR la pieza según las normas UNE vigentes.

Enunciado: Bloque 1. Ejercicio 6 · Dibujo técnico II PAU Extremadura Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

ACOTAR la pieza según las normas UNE vigentes.

Solución: La pieza debe acotarse de forma completa y sin cotas redundantes según las normas UNE: - Cotas de la base: ancho y largo total (o cota de cuadrado si procede), radio de redondeo de las esquinas exteriores y espesor de la placa base en el alzado. - Taladros de la base: diámetro de los cuatro taladros (indicando '4xØ...' o cota de uno representativo), distancia entre ejes de los taladros (horizontal y vertical o respecto a los ejes de simetría). - Cuerpo cilíndrico central y taladro central: diámetro exterior e interior (con símbolo Ø en alzado o planta), altura total de la pieza y altura del resalte cilíndrico. - Nervios/refuerzos laterales: anchura en la planta y dimensiones del chaflán o pendiente en el alzado.
