Bloque 1 - Ejercicio 6 · Dibujo técnico II PAU Extremadura Extraordinaria 2022

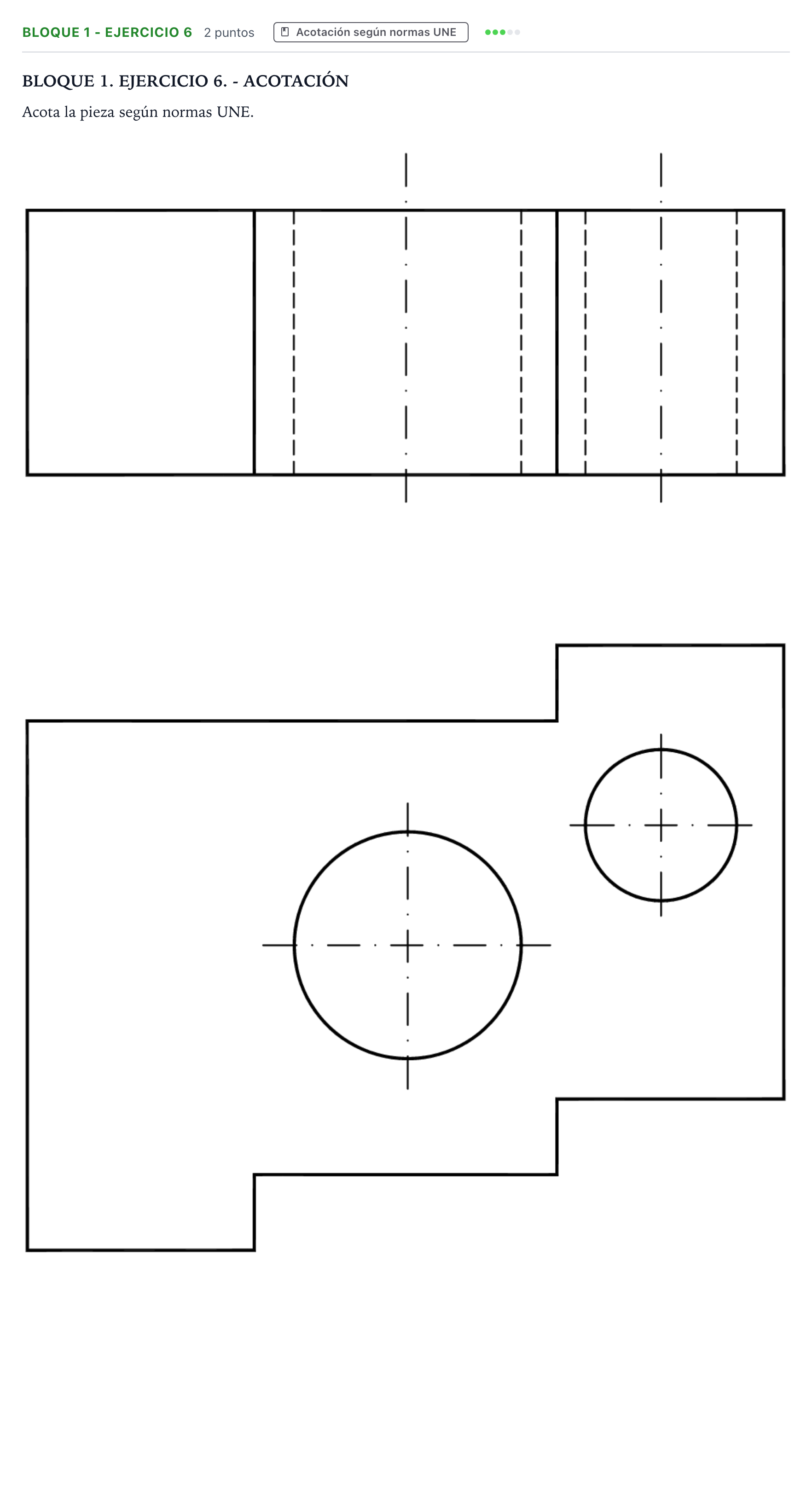

Acota la pieza según normas UNE.

Solución: Acotación correcta y completa según norma UNE 1032 / ISO 129: 1. Cotas de dimensiones totales: - Longitud total (en planta o alzado). - Anchura total (en planta). - Altura total (en alzado). 2. Cotas de los elementos cilíndricos (taladros pasantes): - Diámetro del taladro mayor ($\varnothing$) en la planta. - Diámetro del taladro menor ($\varnothing$) en la planta. 3. Cotas de situación de los taladros: - Posición del centro del taladro grande respecto a las referencias (ejes de coordenadas $X$ e $Y$). - Posición del centro del taladro pequeño respecto a los mismos bordes de referencia o al centro del primero. 4. Cotas de los escalones y cajeados: - Dimensiones de los rebajes laterales en la planta. - Anchura de la parte saliente frontal en alzado/planta. 5. Cumplimiento normativo: Líneas de cota continuas finas, flechas normalizadas, líneas auxiliares que sobrepasan ligeramente la cota, cifras centradas y legibles sin reiteración ni cotas redundantes.
