Bloque 1. Ejercicio 6 · Dibujo técnico II PAU Extremadura Extraordinaria 2021

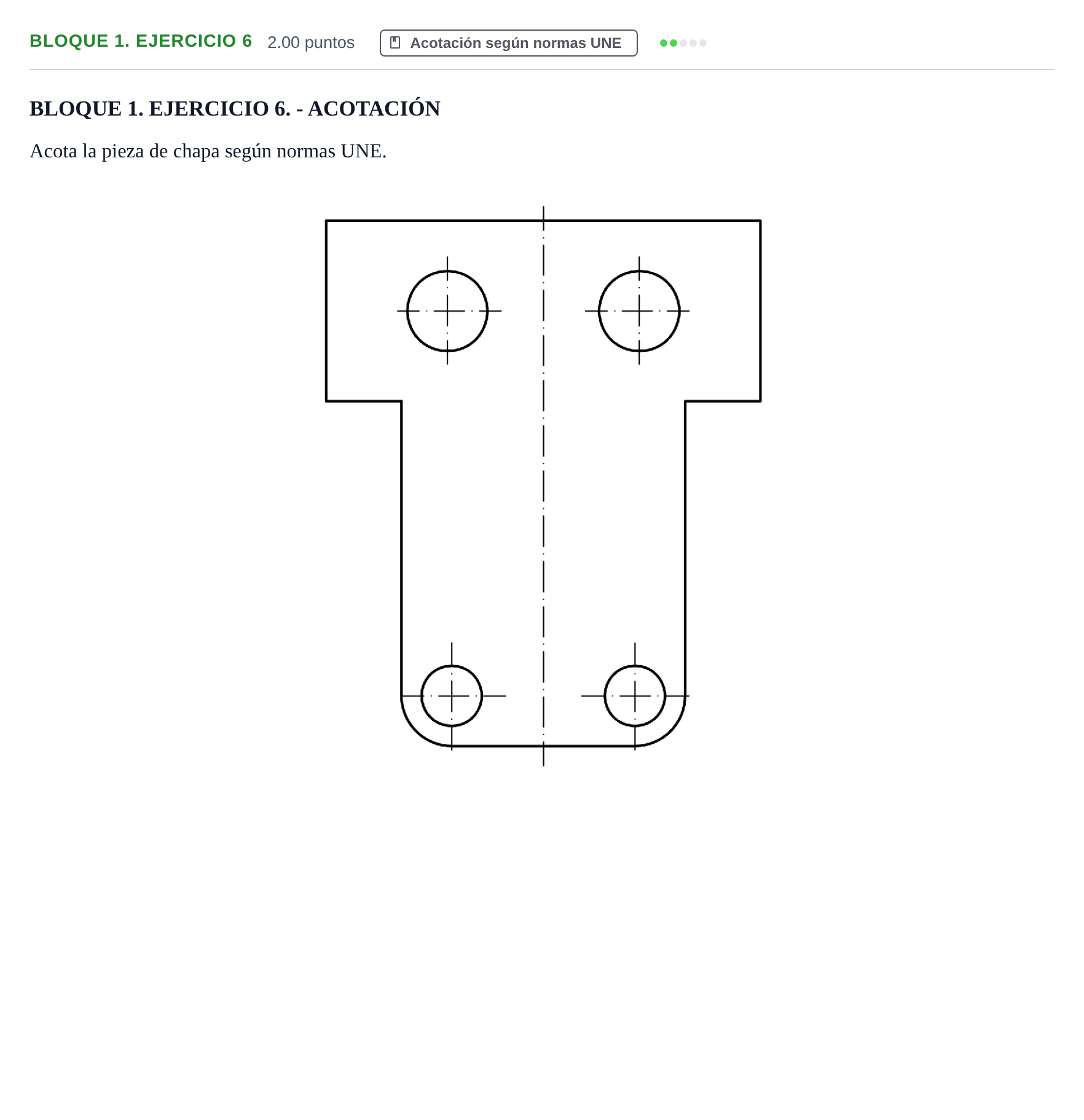

Acota la pieza de chapa según normas UNE.

Solución: Acotación normalizada de la chapa: 1. Cotas de dimensiones generales (totales): - Anchura total de la parte superior. - Anchura de la parte estrecha inferior. - Altura total de la pieza. - Altura del escalón o resalte superior. 2. Cotas de taladros y posiciones: - Diámetro de los taladros superiores (indicando cantidad si son iguales: p. ej., 2x$\varnothing$). - Diámetro de los taladros inferiores (2x$\varnothing$). - Distancia entre centros (entre ejes) de los taladros superiores y respecto al eje de simetría. - Distancia entre centros de los taladros inferiores. - Posición vertical de los centros respecto a las bases/aristas de referencia. 3. Cotas de acuerdos/redondeos: - Radio de los redondeos exteriores inferiores ($R$). 4. Normas de representación: - Líneas de cota con terminación en flechas bien definidas. - Líneas auxiliares de cota perpendiculares y sin cortar innecesariamente otras líneas. - Cifras de cota situadas sobre la línea de cota o según la norma UNE, sin duplicar cotas redundantes dada la simetría.
