Bloque 1. Ejercicio 6 · Dibujo técnico II PAU Extremadura Ordinaria 2024

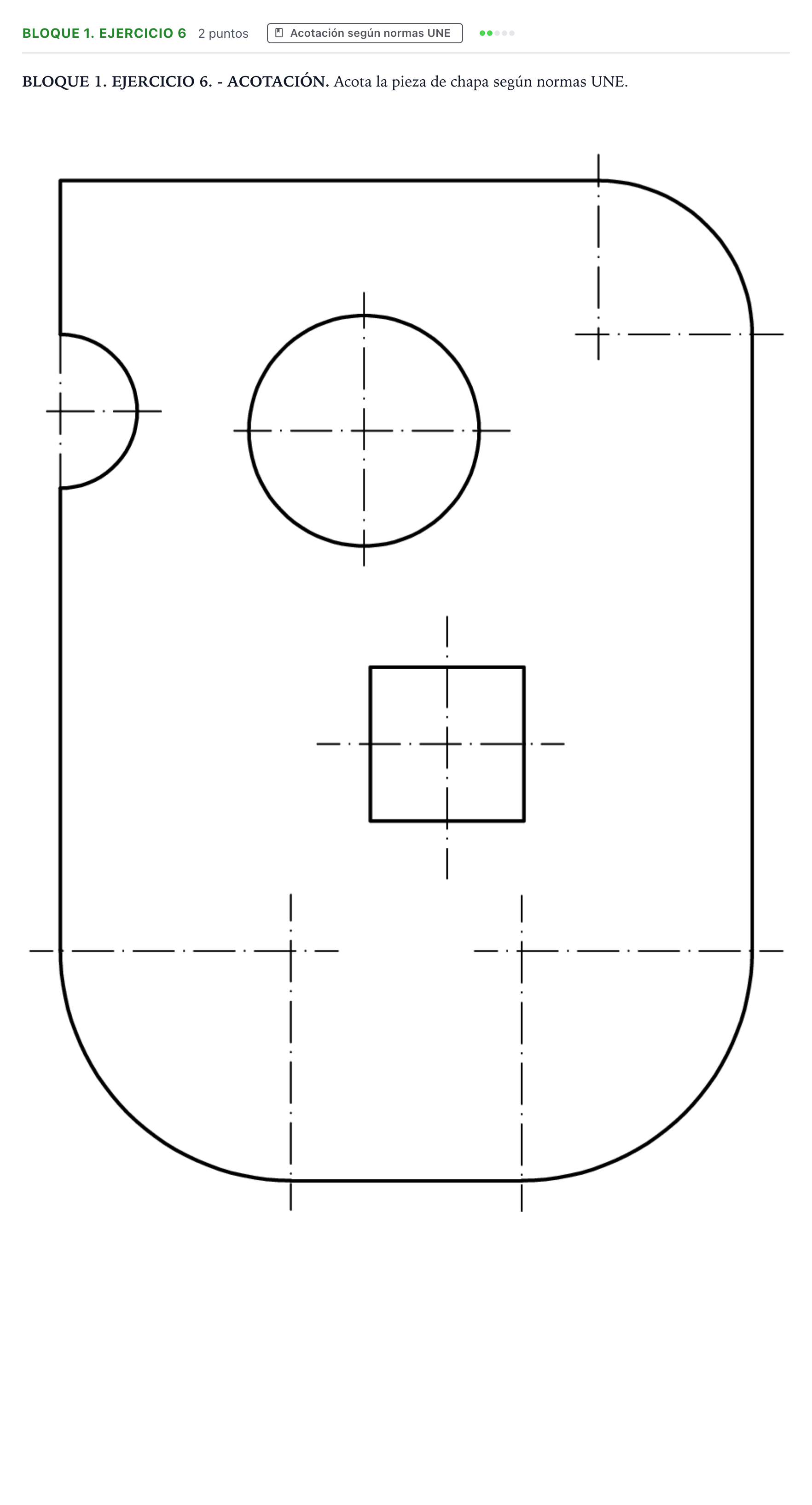

Acota la pieza de chapa según normas UNE.

Solución: Acotación normalizada de la chapa: - Cotas dimensionales de formas: - Diámetro del orificio circular interior ($\text{Ø}$) o radio. - Radio del semicírculo o entalladura del lateral izquierdo ($R$). - Lado del orificio cuadrado interior (con símbolo de cuadrado $\square$). - Radios de los redondeos exteriores de las esquinas ($R$). - Cotas de posición: - Posición de los centros de los orificios (circular, cuadrado, entalladura y redondeos) respecto a las aristas de referencia o ejes de simetría. - Cotas totales: - Longitud y anchura totales de la chapa, evitando duplicidad de cotas con los radios extremos. - Trazado normalizado: - Líneas auxiliares de cota perpendiculares y sobrepasando ligeramente las líneas de cota. - Flechas de cota proporcionales y cerradas. - Cifras de cota situadas sobre la línea de cota o según el sistema normalizado sin ser cortadas por líneas del dibujo.
