Bloque 1 - Ejercicio 6 · Dibujo técnico II PAU Extremadura Extraordinaria 2024

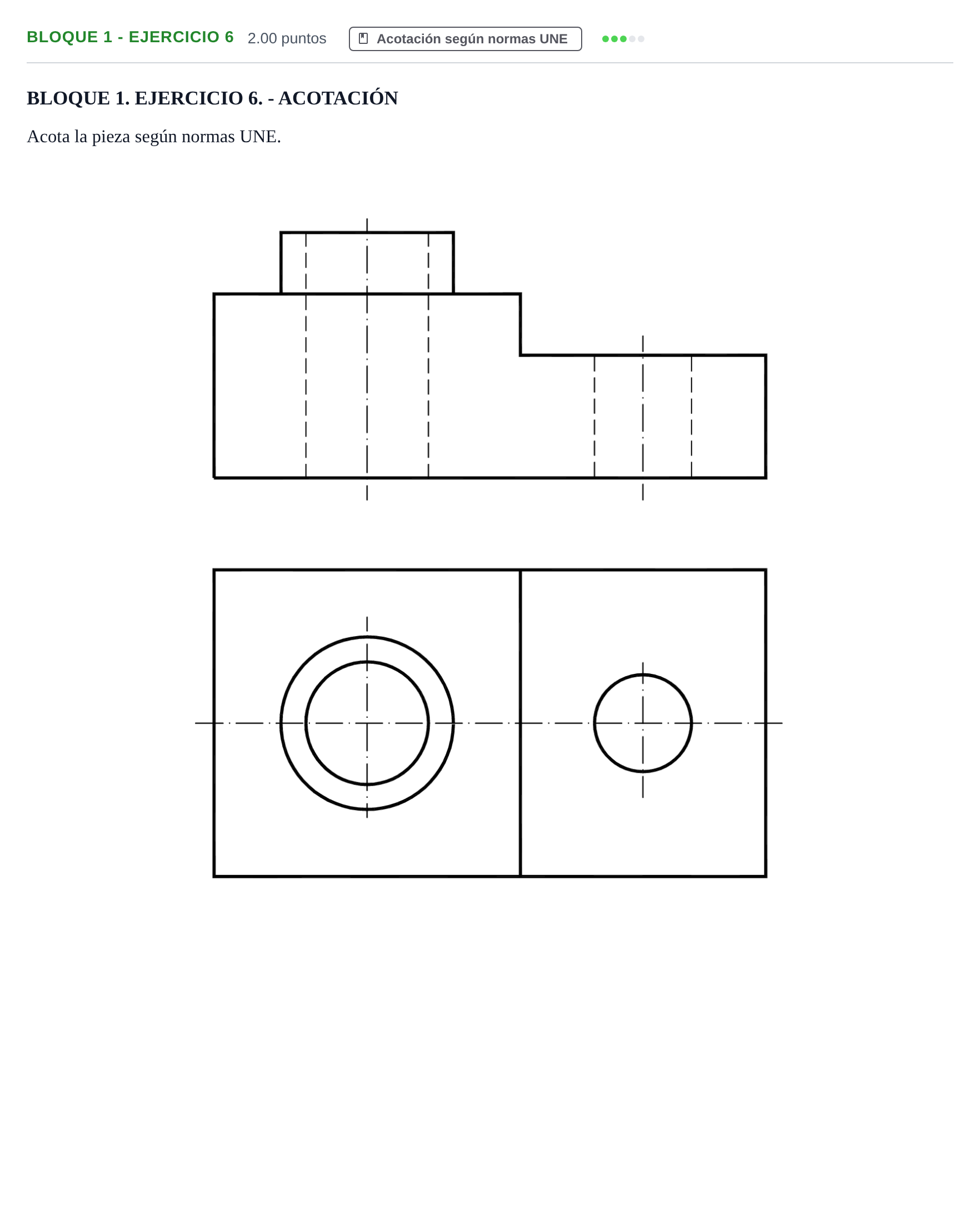

Acota la pieza según normas UNE.

Solución: Cotas necesarias según normas UNE: 1. Dimensiones totales: - Longitud total de la base (en alzado o planta). - Anchura total de la base (en planta). - Altura total de la pieza (en alzado). 2. Escalonamiento de la base: - Longitud del escalón o cuerpo izquierdo (o cota de la arista divisoria en alzado/planta). - Altura del escalón izquierdo y altura del escalón derecho. 3. Cilindro exterior superior izquierdo: - Diámetro exterior con símbolo $\varnothing$ (preferentemente en alzado o planta). - Altura del saliente cilíndrico respecto al escalón superior (en alzado). 4. Taladro cilíndrico izquierdo pasante: - Diámetro interior con símbolo $\varnothing$. 5. Taladro cilíndrico derecho pasante: - Diámetro del orificio pasante con símbolo $\varnothing$. - Posición de su centro (distancia al extremo derecho o entre ejes de los taladros). 6. Normas de trazado UNE: - Líneas auxiliares de cota perpendiculares y sobrepasando ligeramente las líneas de cota. - Flechas de cota normalizadas bien perfiladas. - Cifras de cota situadas centradas y por encima de la línea de cota, sin ser cortadas por ejes.
