Bloque 1. Ejercicio 6 · Dibujo técnico II PAU Extremadura Extraordinaria 2023

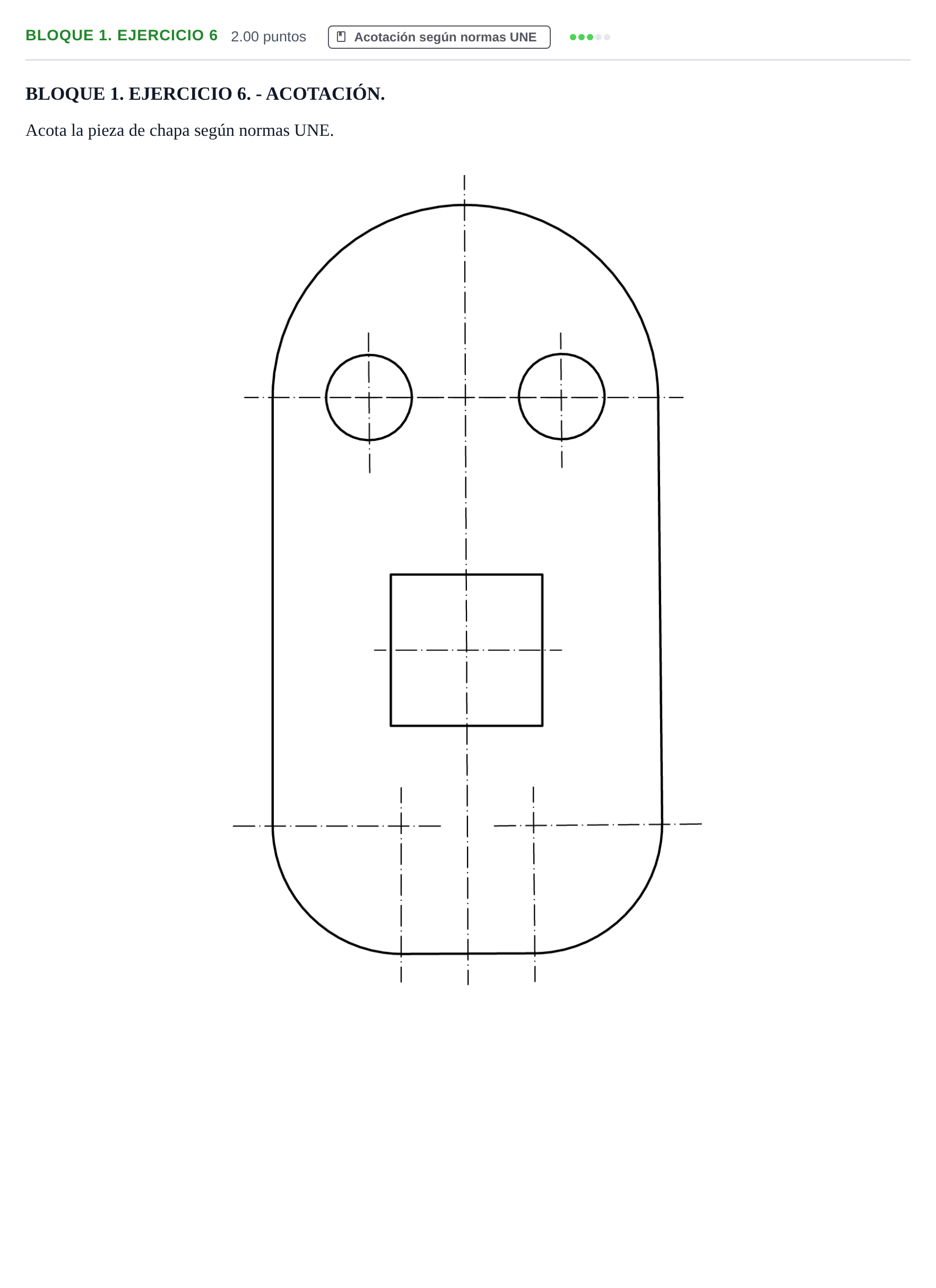

BLOQUE 1. EJERCICIO 6. - ACOTACIÓN. Acota la pieza de chapa según normas UNE.

Solución: Acotación normalizada según normas UNE: - Cotas de dimensión total: anchura total y altura o distancia entre centros de referencia. - Arco superior: cota de radio $R$ con línea de cota que apunte al centro del semicírculo. - Taladros cilíndricos superiores: cota de diámetro $\varnothing$ (o $2\times \varnothing$) y distancia entre sus centros respecto a los ejes de simetría. - Ventana cuadrada interior: cota del lado con símbolo de cuadrado $\square$ y cota de posición respecto a los ejes o bases de referencia. - Redondeos o arcos de las esquinas inferiores: cotas de radio $R$ y cota de la anchura de la base recta inferior. - Elementos de acotación correctos: líneas auxiliares de cota perpendiculares, líneas de cota con flechas normalizadas y cifras colocadas adecuadamente sobre la línea de cota.
