Bloque 1 - Ejercicio 6 · Dibujo técnico II PAU Extremadura Ordinaria 2025

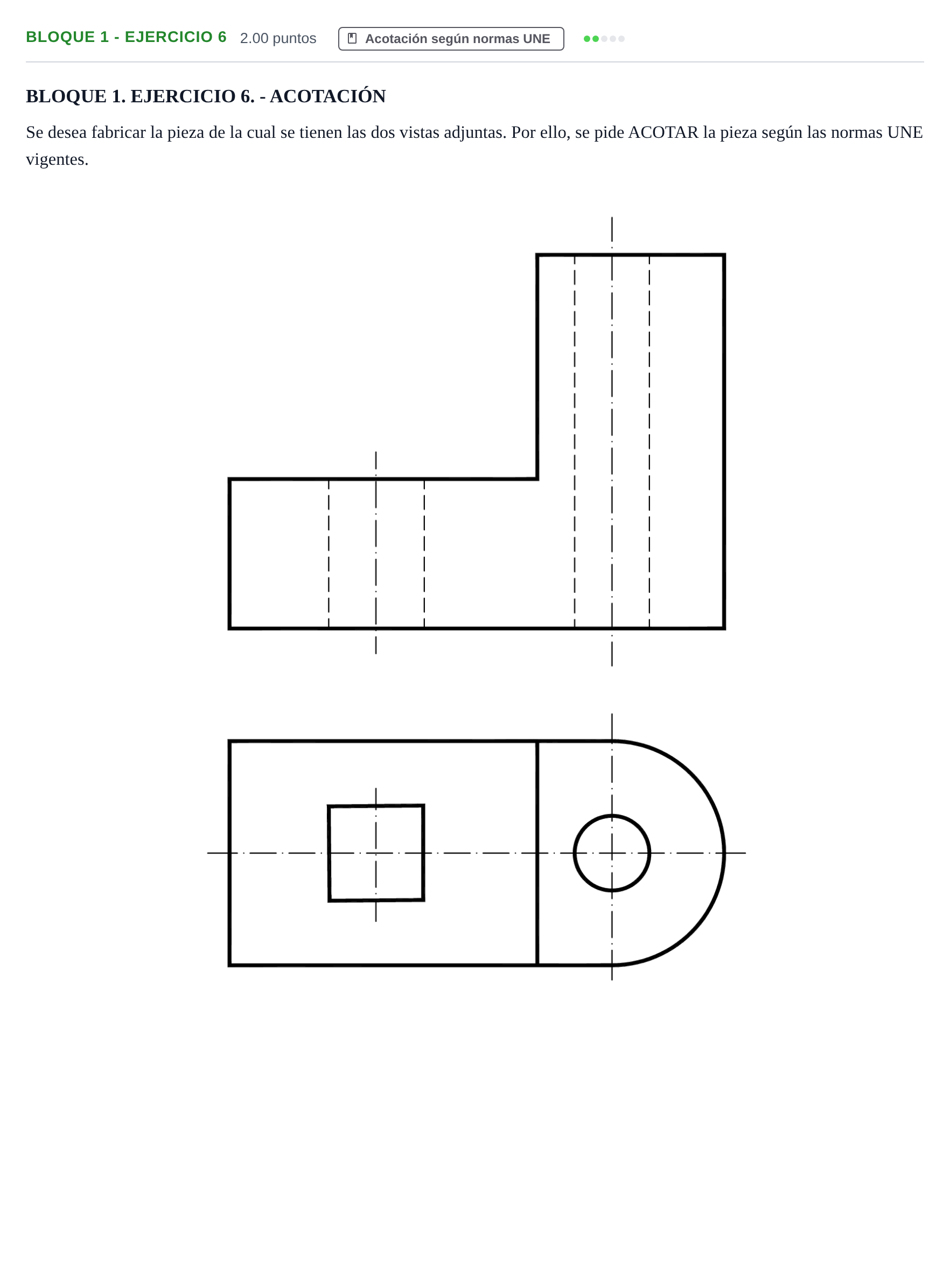

Por ello, se pide ACOTAR la pieza según las normas UNE vigentes.

Solución: Acotación normalizada de la pieza según UNE: - Cotas de dimensiones totales: longitud total de la base, anchura de la base, altura total del cuerpo en escuadra y altura del escalón inferior. - Cotas de formas cilíndricas y arcos: diámetro del taladro circular pasante (con símbolo $\varnothing$), radio del arco exterior del extremo redondeado (con símbolo $R$). - Cotas del agujero cuadrado: lado del cuadrado (con símbolo de cuadrado $\square$ o cotas de ancho y largo) y cotas de posición respecto a los extremos o ejes de simetría. - Cotas de posición: distancia entre el eje del taladro cilíndrico y el escalón o extremos de la pieza. - Normas de dibujo: líneas auxiliares de cota continuas finas, flechas normalizadas bien definidas, cifras de cota centradas encima de la línea sin cruces innecesarios de líneas de cota con líneas auxiliares.
