Bloque 1. Ejercicio 6 · Dibujo técnico II PAU Extremadura Ordinaria 2023

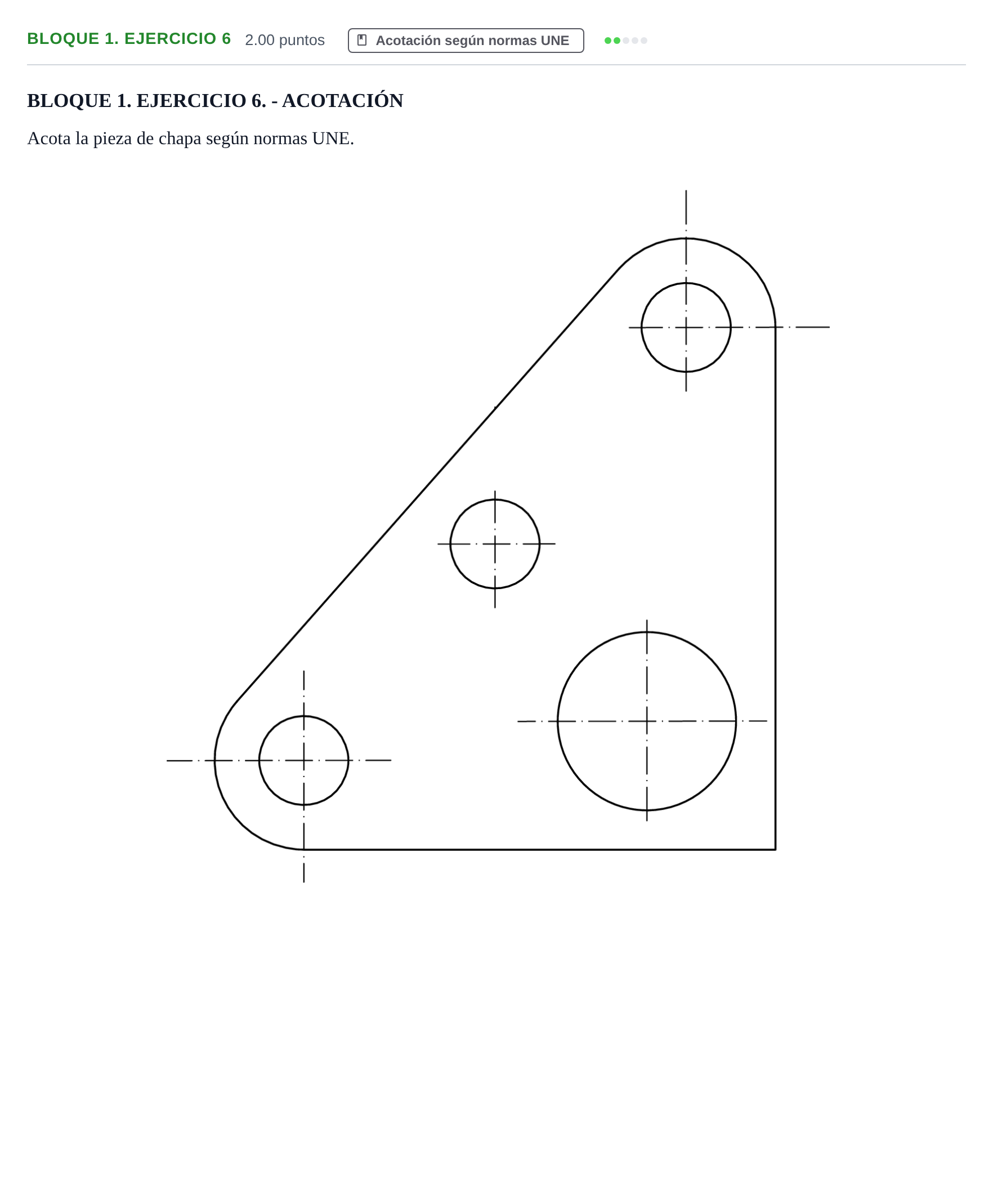

Acota la pieza de chapa según normas UNE.

Solución: Acotación normalizada según UNE: 1. Cotas de posición de los centros: Tomando como origen de referencias los bordes rectilíneos inferior (base) y derecho: - Posición horizontal y vertical de los centros de los taladros respecto a las aristas rectas de referencia (o acotación en serie/paralelo entre centros y desde las aristas de referencia). 2. Cotas de dimensiones de los taladros: - Diámetro del taladro inferior izquierdo: $\varnothing d_1$. - Diámetro del taladro superior: $\varnothing d_2$. - Diámetro del taladro central: $\varnothing d_3$. - Diámetro del taladro mayor inferior derecho: $\varnothing d_4$. (Anteponiendo siempre el símbolo $\varnothing$ si la cota no pasa claramente por ambos extremos del diámetro o si se acota con directriz). 3. Cotas de redondeos exteriores: - Radio exterior inferior izquierdo: $R_1$ concéntrico con el taladro inferior izquierdo. - Radio exterior superior: $R_2$ concéntrico con el taladro superior. 4. Cotas generales y espesor: - Longitud de las aristas rectas inferior y vertical derecha. - Indicación del espesor de la chapa al tratarse de una sola vista (mediante nota o símbolo de espesor, ej. $e = ...$ o sobre una directriz). 5. Líneas auxiliares y de cota: Líneas finas continuas, flechas normalizadas, cifras de cota centradas sobre la línea de cota o leídas desde abajo y desde la derecha sin que ninguna línea de eje o arista sea utilizada directamente como línea de cota.
