Bloque 1 - Ejercicio 6 · Dibujo técnico II PAU Extremadura Ordinaria 2022

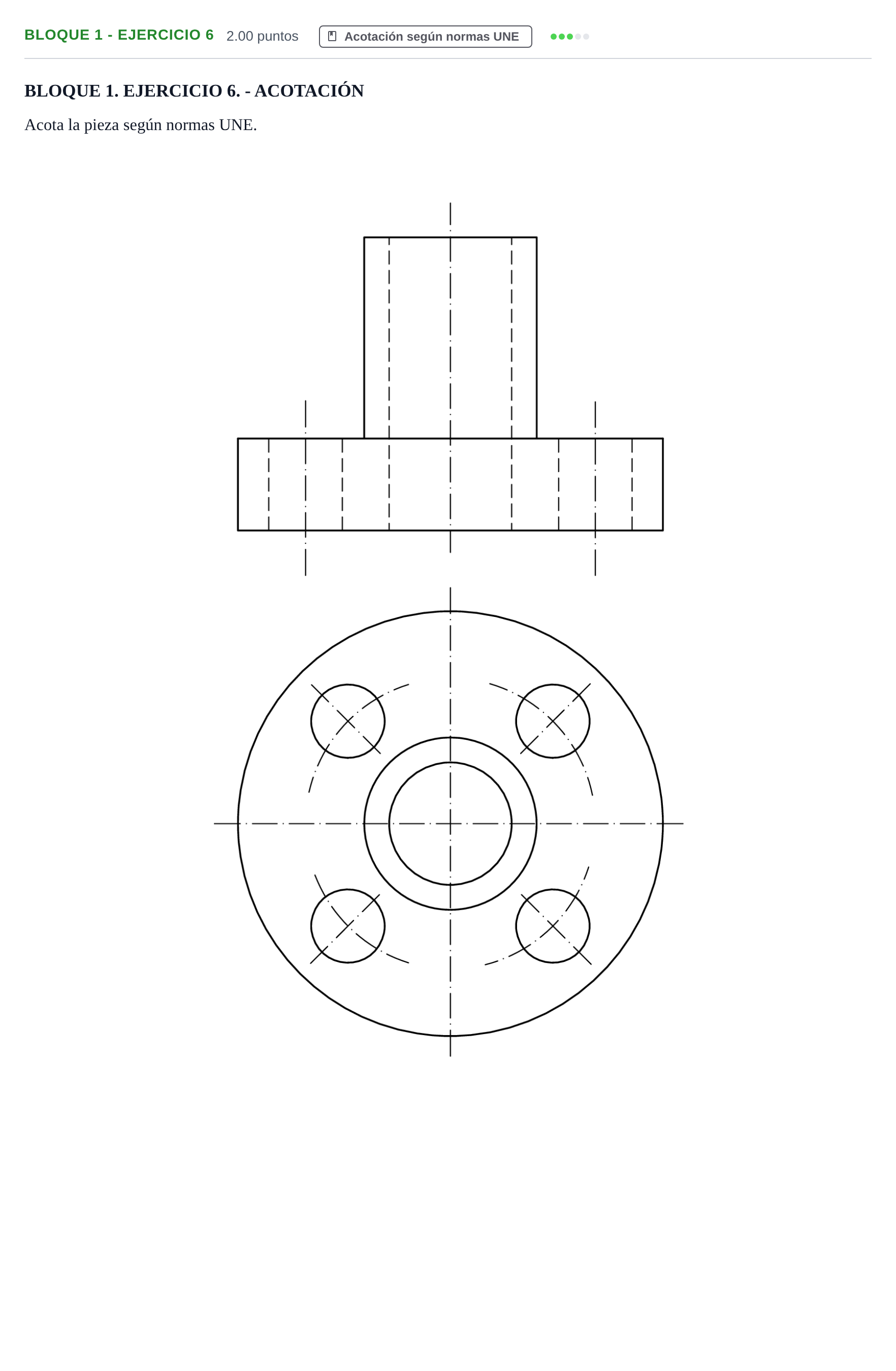

BLOQUE 1. EJERCICIO 6. - ACOTACIÓN. Acota la pieza según normas UNE.

Solución: Acotación normalizada según normas UNE (ISO): 1. Alturas (en el alzado): - Altura total de la pieza o altura del cuello cilíndrico superior. - Espesor de la brida o base circular inferior. 2. Diámetros principales: - Diámetro exterior de la base: $\varnothing D_1$ (en alzado o planta). - Diámetro exterior del cuello cilíndrico superior: $\varnothing D_2$ (en alzado con símbolo $\varnothing$ o en planta). - Diámetro del taladro central pasante: $\varnothing D_3$ (en alzado o planta). 3. Distribución de taladros secundarios (en la planta): - Diámetro de la circunferencia que contiene los centros de los 4 taladros: $\varnothing D_c$. - Diámetro de los 4 taladros mediante cota única: $4\times \varnothing d$. - Disposición angular simétrica a $90^\circ$ implícita por los ejes perpendiculares a $45^\circ$ respecto a los ejes principales. 4. Normas formales: Líneas de cota continuas finas, flechas normalizadas bien definidas, cifras de cota centradas encima de la línea de cota o según método normalizado, y líneas auxiliares de cota sobresaliendo ligeramente.
