Bloque 1. Ejercicio 6 · Dibujo técnico II PAU Extremadura Ordinaria 2021

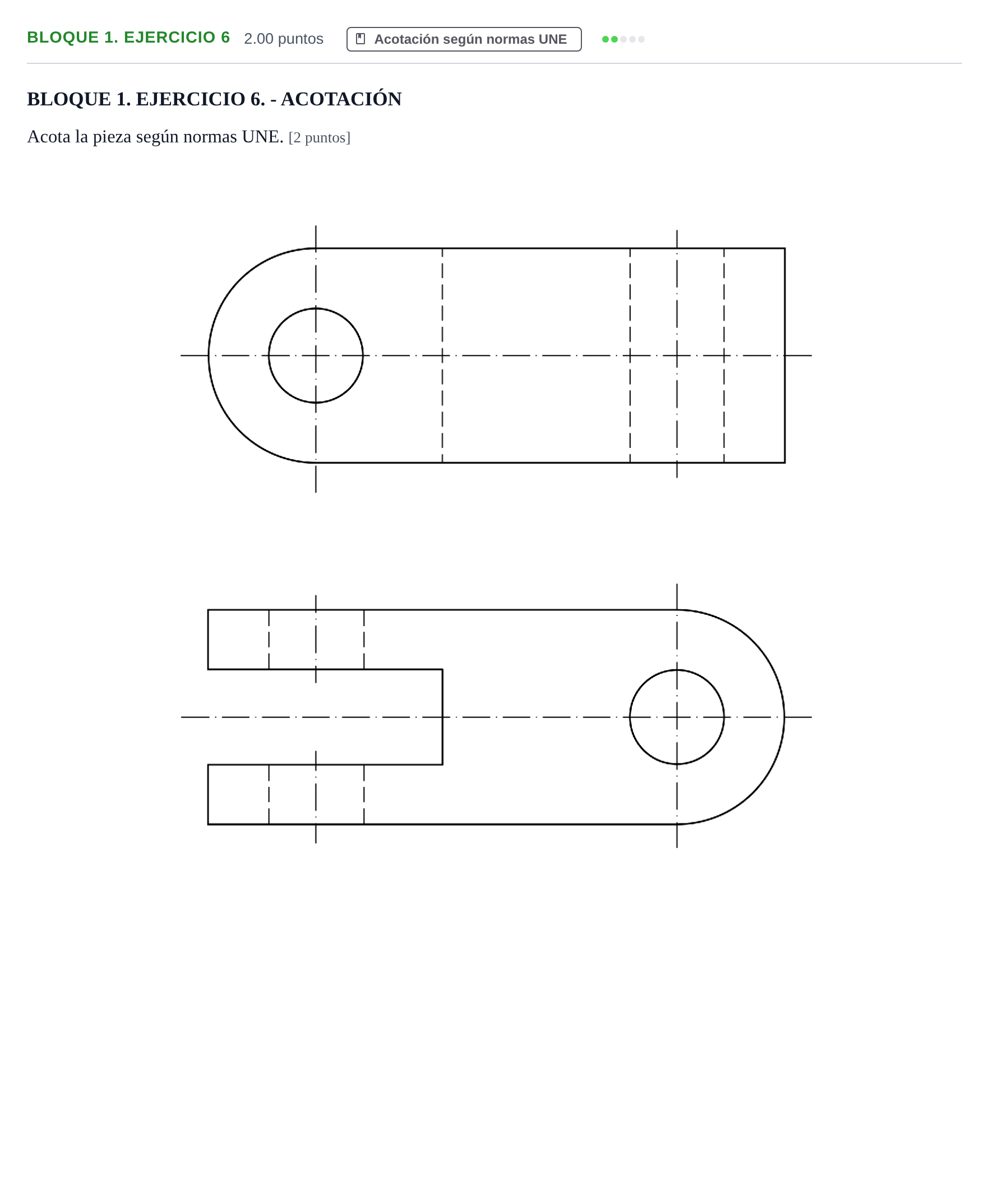

Acota la pieza según normas UNE.

Solución: Acotación normalizada según la norma UNE: - Cotas de dimensiones totales: Longitud total (o distancia entre centros extremos), anchura total y espesores/alturas de la pieza. - Cotas de forma y posición de taladros: Diámetros de los taladros pasantes en ambos extremos con el símbolo $\varnothing$, y posición de sus ejes respecto a las referencias de la pieza. - Cotas de redondeos: Radios exteriores con el símbolo $R$ en los extremos semicilíndricos. - Cotas de la ranura o entalladura: Anchura y profundidad de la ranura prismática en el extremo ranurado. - Normativa gráfica: Líneas auxiliares de cota y líneas de cota continuas finas, flechas normalizadas bien definidas, y cifras de cota orientadas según el método normalizado, evitando duplicidades y cruces innecesarios.
