Pregunta C1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2023

Tema: Dibujo isométrico y perspectiva caballera a partir de las vistas · Del examen Extraordinaria (2023)

Enunciado

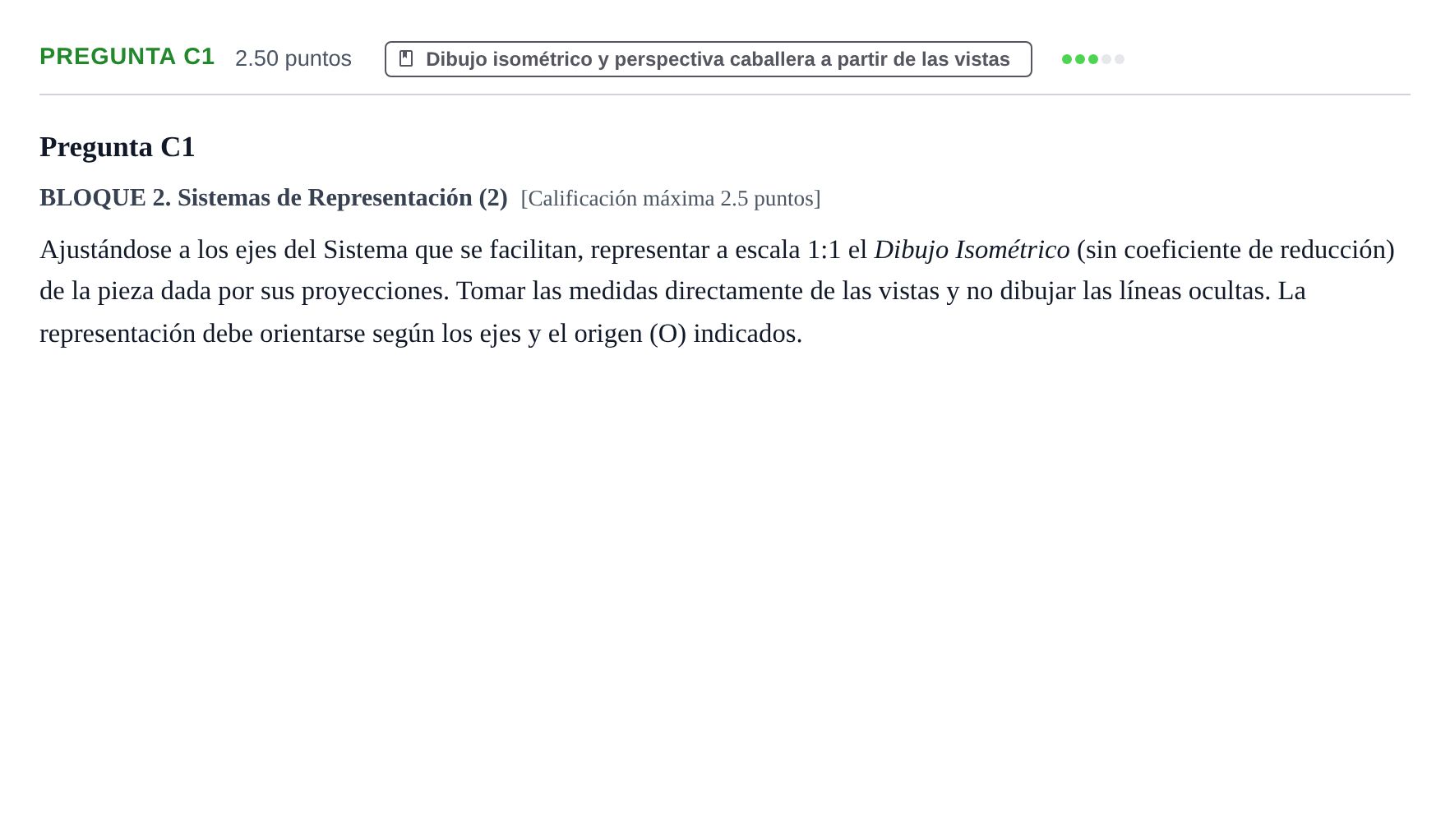

Pregunta C1

BLOQUE 2. Sistemas de Representación (2) [Calificación máxima 2.5 puntos]

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

Enunciado: Pregunta C1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2023

Solución

Solución de AprenAI (no es la oficial)

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: Perspectiva isométrica a escala 1:1 orientada según los ejes indicados, formada por el cuerpo principal con el zócalo inferior, la torre vertical posterior izquierda, el plano inclinado que desciende hacia la derecha y la superficie oblicua triangular frontal.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
