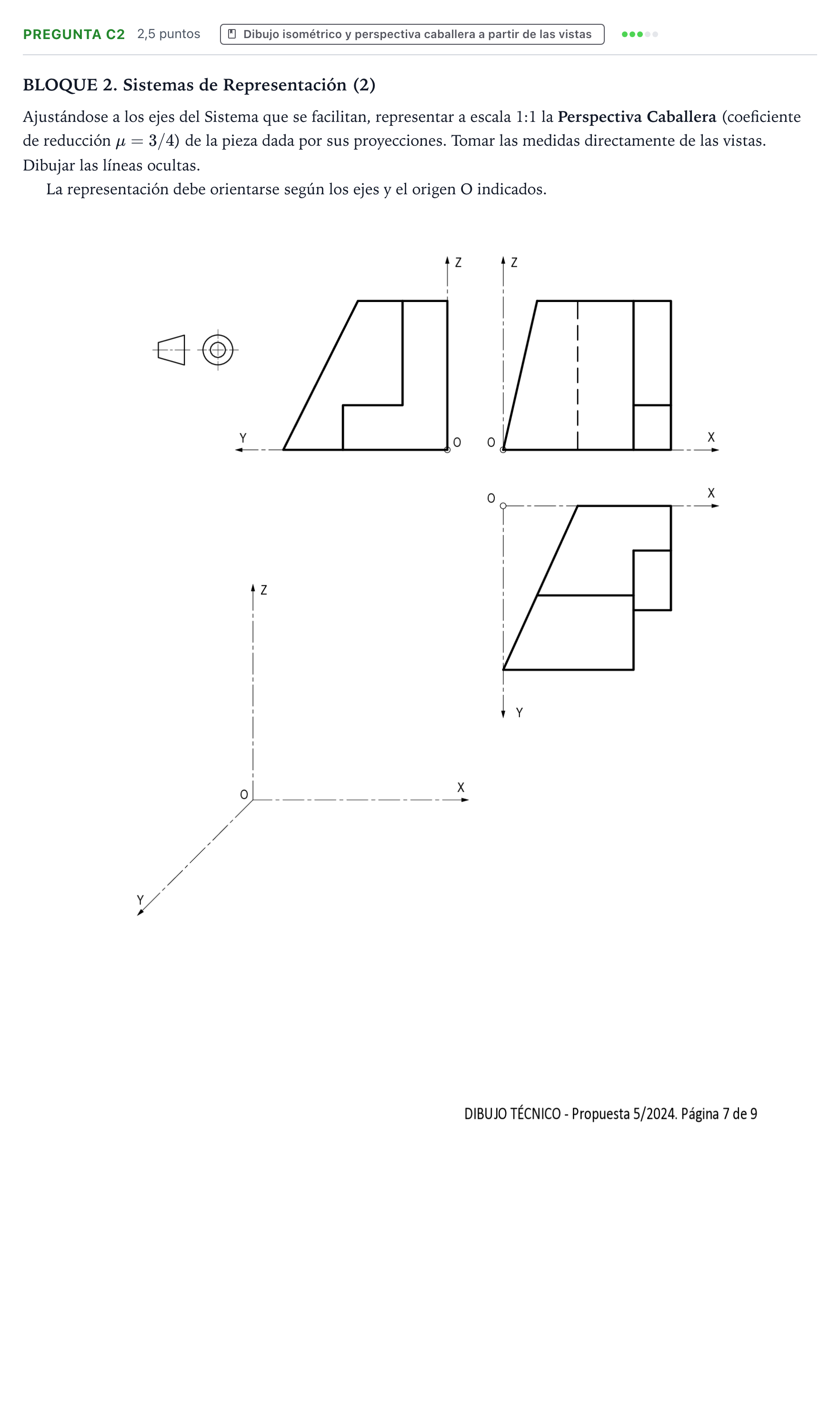

Pregunta C2 · Dibujo técnico II PAU Castilla y León Ordinaria 2024

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 la Perspectiva Caballera (coeficiente de reducción μ= 3/4) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas. Dibujar las líneas ocultas.

Solución: Perspectiva caballera de la pieza correctamente orientada respecto a los ejes y el origen O: - Las caras y aristas paralelas al plano frontal $XZ$ se trazan en verdadera magnitud (escala 1:1) sin distorsión angular. - Las magnitudes paralelas al eje $Y$ se reducen aplicando el factor $\mu = 3/4 = 0{,}75$. - Se definen con precisión los planos inclinados y el rebaje/escalón interior. - Se trazan todas las aristas vistas con línea continua y las aristas ocultas con trazo discontinuo normalizado.
